Präzise Fasen

Zwei CNC-Schneidsysteme der Baureihe MG verrichten zuverlässig ihre Dienste. Beide sind ausgestattet mit einem Plasmarotator zum Fasenschneiden bis 50°. © MicroStep Europa
Zwei CNC-Schneidsysteme der Baureihe MG verrichten zuverlässig ihre Dienste. Beide sind ausgestattet mit einem Plasmarotator zum Fasenschneiden bis 50°. © MicroStep Europa

In der Baumaschinen-Branche ist die Marke LiuGong weltweit ein Begriff. Radlader, Bagger oder Bulldozer werden über 300 Händler in mehr als 100 Länder vertrieben. Zur Herstellung der für Schwerlast ausgelegten Maschinen werden oft auch großformatige und schwere Halbzeuge verarbeitet. Hierfür vertraut LiuGong auf MicroSteps MG mit einer großen Bearbeitungsfläche sowie Technologien für präzise und maßhaltige Schweißnahtvorbereitungen.

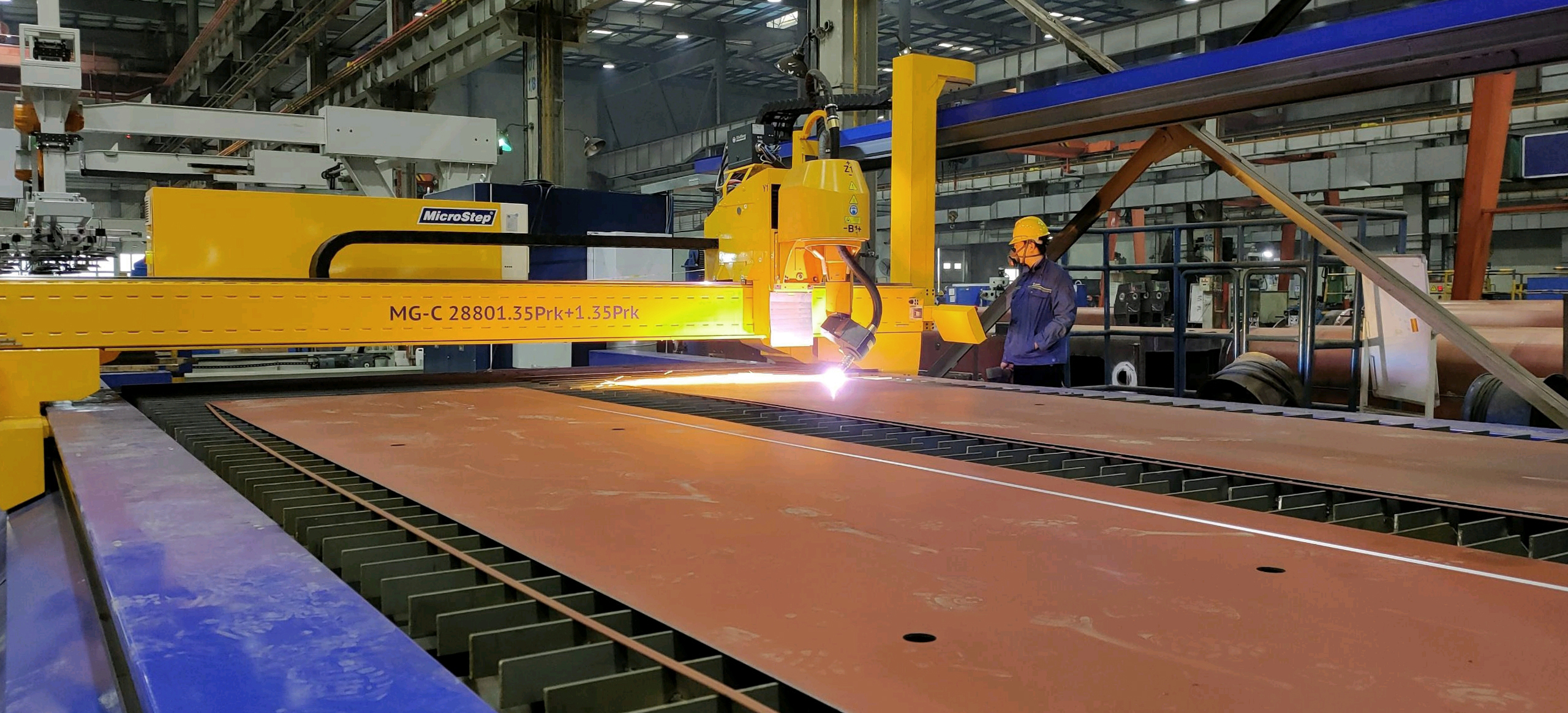

LiuGong produziert und vertreibt weltweit Radlader, Bagger oder Bulldozer. Für den Zuschnitt des Flachmaterials ist eine enorme Maßhaltigkeit und Präzision notwendig. Dafür vertraut LiuGong auf MicroSteps MG mit Plasmarotator. © MicroStep Europa
LiuGong produziert und vertreibt weltweit Radlader, Bagger oder Bulldozer. Für den Zuschnitt des Flachmaterials ist eine enorme Maßhaltigkeit und Präzision notwendig. Dafür vertraut LiuGong auf MicroSteps MG mit Plasmarotator.
© MicroStep Europa

„Tough World. Tough Equipment.“: Mit diesem Slogan konstruiert und produziert der chinesische Hersteller LiuGong eine breite Palette an Baumaschinen. Das 1958 gegründete Unternehmen zählt zu den 500 größten der Volksrepublik und bietet Radlader genauso wie Hydraulikbagger, Bulldozer, Planierraupen, Walzen oder Autokräne an. Viele der Produkte sind auf schwere und kräftezehrende Arbeiten ausgelegt, dementsprechend werden auch dicke und großformatige Materialien verarbeitet.

Um das dafür passende Flachmaterial zuzuschneiden vertraut der große Baumaschinenhersteller auf Schneidtechnologie von MicroStep. Eine 3D-Plasmaschneidanlage machte 2019 den Anfang in der Zusammenarbeit, ein Jahr später folgte eine weitere. Nun verrichten zwei CNC-Schneidsysteme der Baureihe MG zuverlässig ihre Dienste, reduzieren manuelle Nacharbeiten, tragen zur Kostenreduzierung bei und sorgen zeitgleich für schnellere Prozesse. Dabei verfügen beide CNC-Maschinen über eine außerordentliche Bearbeitungsfläche. Die erste Anlage kann Bleche auf einer Arbeitsfläche von 24.000 x 3.500 mm aufnehmen. Sie ist ausgestattet mit einem Plasmarotator zum Fasenschneiden bis 50° und setzt als Plasmaquelle auf eine HiFocus 440i neo von Kjellberg Finsterwalde. Die jüngere Anlage hat ebenso Kjellberg-Technologie angeschlossen (HiFocus 360i neo) und mit 28.000 x 3.500 mm sogar einen noch längeren Arbeitstisch – und sie ist als Doppelportanlage konfiguriert. Beide Portale sind mit je einem Plasmarotator ausgestattet.

Investition macht sich schnell bezahlt
Dabei machte es sich die Führungsspitze nicht leicht bei der Suche nach der passenden Lösung, die auch über größere Schneidaufträge hinweg die notwendigen Toleranzen einhält. „LiuGong muss für Krane Bleche bearbeiten und zuschneiden, die bis zu 12 Meter lang und 2,2 Meter breit sind. Nur die MicroStep MG kann die V-Fase innerhalb der geforderten Präzision und mit der entsprechenden Maßhaltigkeit bearbeiten“, erklärt Victor Zou, Geschäftsführer von MicroStep China. Dank der Technologie könne der Bediener den Wert für die Schnittfugenkorrektur und den Wert für die Kompensation der Fase durch das System entsprechend der realen Situation justieren und somit auch über meterlange Fasen die Toleranzen einhalten. „Die Investition macht sich schnell finanziell bezahlt. Wie wir wissen, ist der Preis für das Fräsen der Kanten von Teilen viel höher als die Verwendung der Plasmaschneidanlage.“
