Wiederverwendbares Target-Net

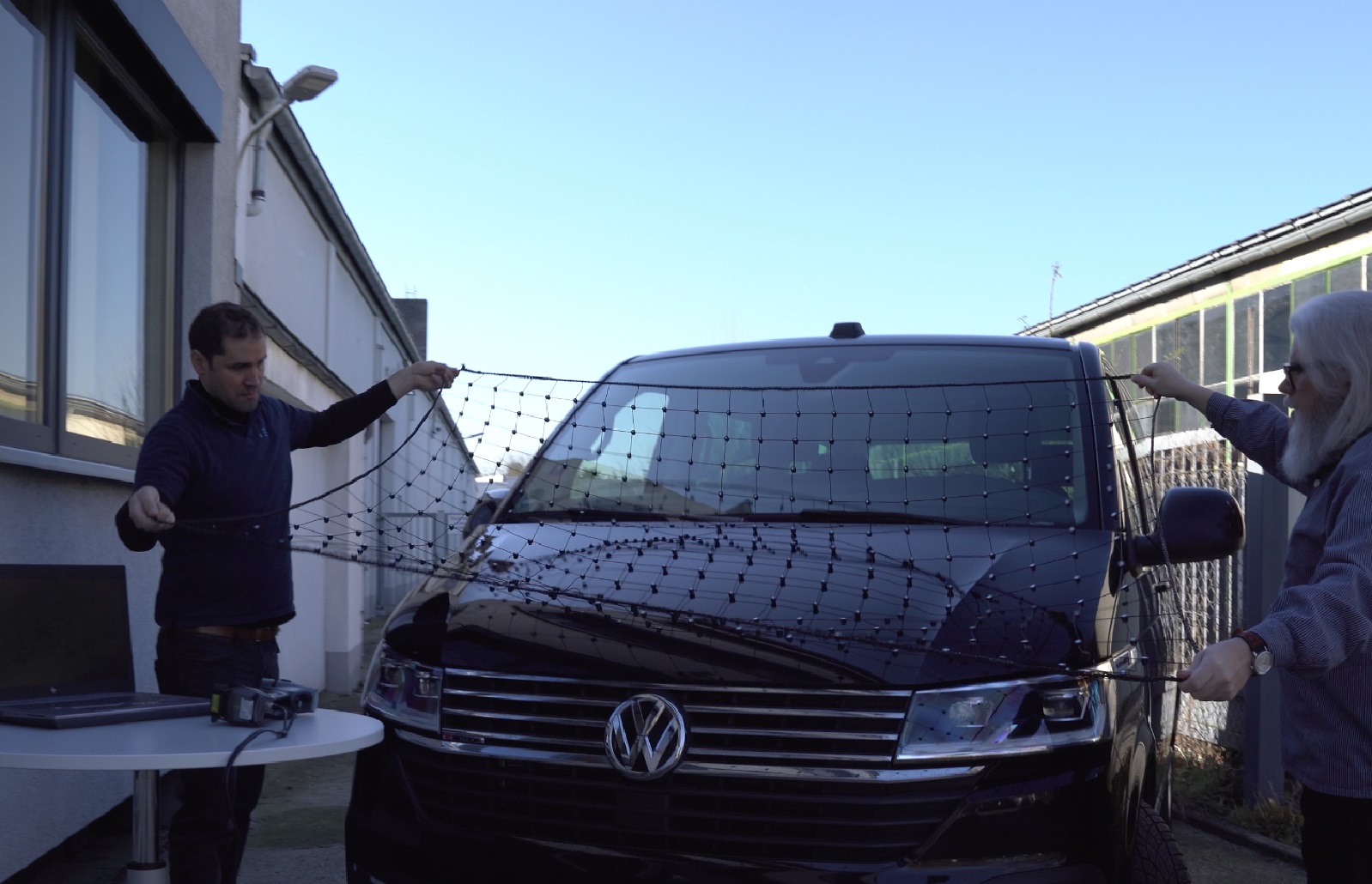

Sekundenschnell ist die Motorhaube mit dem 1500 x 2000 Millimeter großen Target-Net auf einer Motorhaube plaziert. © Aesub
Sekundenschnell ist die Motorhaube mit dem 1500 x 2000 Millimeter großen Target-Net auf einer Motorhaube plaziert. © Aesub

Mess- oder sogenannte Referenzpunkte werden oft vor dem 3D-Scan auf der zu scannenden Bauteiloberfläche plaziert. Die Punkte dienen dazu, die einzelnen Scanbilder zu einem Gesamtscan des kompletten Bauteils zu verbinden und sind damit oft unerlässlich für genaue Scandaten.

Mit einem Netz aus Referenzpunkten wird das Scannen großer Bauteile, etwa von Motorhauben oder ganzen Fahrzeugen, jetzt noch schneller und einfacher. Das Aesub-Target-Net wird über das zu scannende Objekt gelegt – und schon ist es flächendeckend mit Referenzpunkten versehen. Der 3D-Scan kann umgehend starten. Das Target-Net ist damit eine effiziente Alternative zu den bisher verwendeten Klebepunkten, die einzeln aufgeklebt und nach der Messung wieder aufwendig entfernt werden mussten.

Die Netzfäden sind schwarz und glänzend. Je nach Scanner-Modell sind die Fäden auf dem Scan nicht sichtbar oder können in der Software mit weniger Klicks entfernt werden. © Aesub
Die Netzfäden sind schwarz und glänzend. Je nach Scanner-Modell sind die Fäden auf dem Scan nicht sichtbar oder können in der Software mit weniger Klicks entfernt werden.
© Aesub

300 Referenzpunkte

In gleichmäßigen Abständen von 100 Millimetern sind die Referenzpunkte auf dem 1500 x 2500 Millimeter großen Netz verteilt. Insgesamt hat das Netz dieser Größe etwa 300 Referenzpunkte. Durch die hohe Dichte an Referenzpunkten können sehr schnell mehrere Scans aus unterschiedlichen Perspektiven durchgeführt werden.

Target-Net für metallische und nicht-metallische Bauteile

Für metallische Bauteile gibt es magnetische Referenzpunkte, die sicher auf der Oberfläche halten. Bei nicht-metallischen Teilen, beispielsweise aus Ton oder Kunststoff, wird das Netz gespannt oder je nach Material/Oberfläche mit optional erhältlichen Saugnapfhalterungen befestigt. Die Referenzpunkte „schweben“ rund 10 Millimeter über der Oberfläche. Je nach Scanner-Ausführung sind die schwarz glänzenden Netzfäden auf dem Scan nicht sichtbar oder können mit geeigneter Software mit wenigen Klicks, zum Beispiel über eine Offset-Funktion, entfernt werden.

Retro-reflektierende Referenzpunkte

Aktuell ist das Target-Net mit 6 mm großen retro-reflektierenden Referenzpunkten ausgestattet. In Zukunft wird es auch eine Version mit 3-mm-Punkten geben. Auf Anfrage können Netze mit nicht reflektierenden Punkten gefertigt werden.

Nahezu unbegrenzt wiederverwendbar

Das Target-Net ist handlich, schnell zu verpacken und leicht zu transportieren. Da es nahezu unbegrenzt wiederverwendbar ist, wird der Bedarf an Verbrauchsmaterialien deutlich reduziert. Auch reduziert sich der aufwendige Vorgang zur Befestigung und nachträglichem Entfernen der Referenzpunkte auf ein Minimum und erspart somit viel Zeit und damit Kosten.
Auch Sondergrößen, beispielsweise 8.000 x 12.000 Millimeter, können gefertigt werden.

Aesub stellt das Target-Net auf Control 2023 vor: Halle 3, Stand 3205
