Roboter aus Schwenkbiegemaschine heraus gesteuert

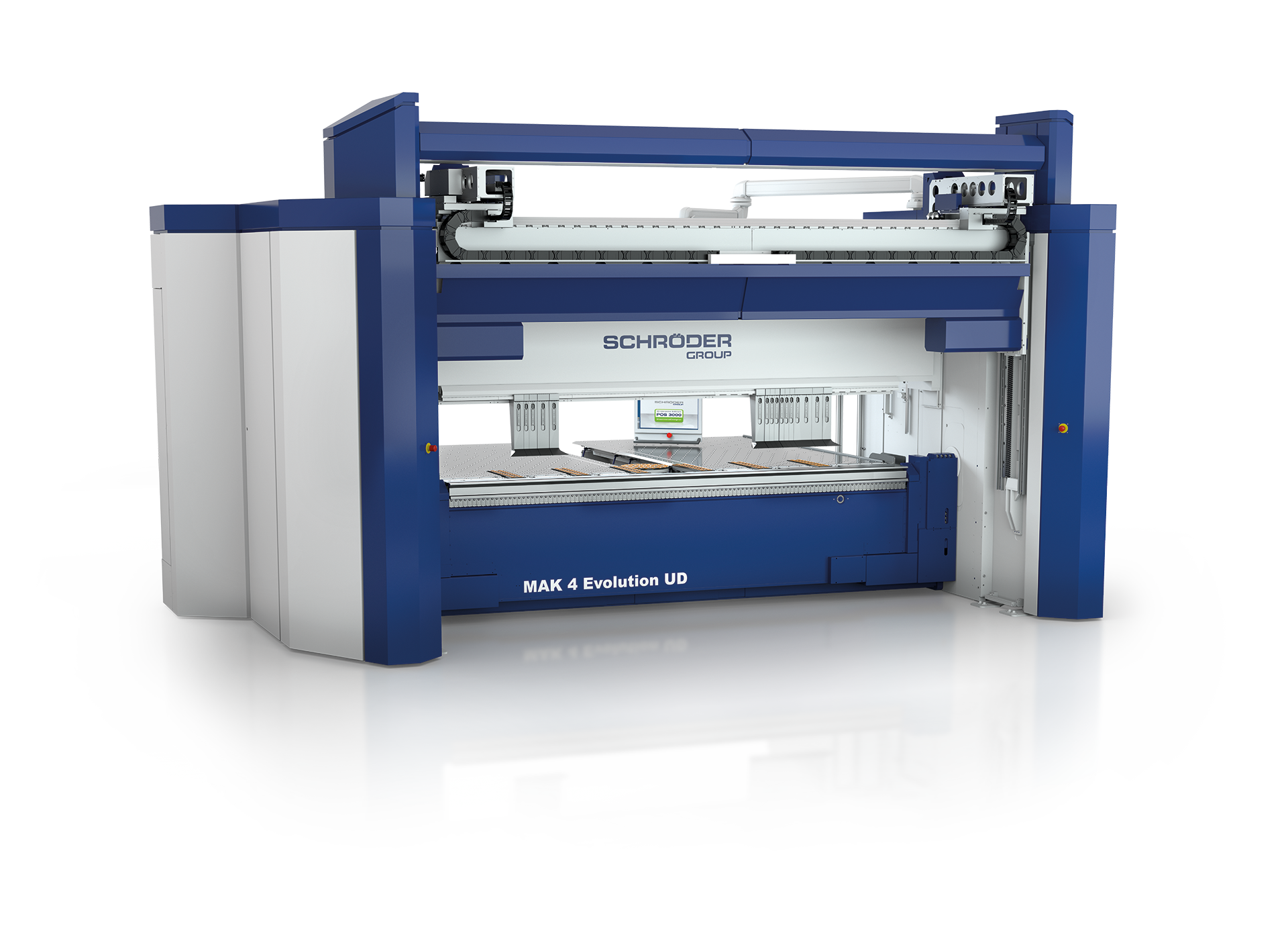

Schröders Highlight auf der Euroblech: MAK 4 Evolution UD mit Robotermodul in der Steuerung © Schröder Group
Schröders Highlight auf der Euroblech: MAK 4 Evolution UD mit Robotermodul in der Steuerung © Schröder Group

Mit einer Rundbiegemaschine, einer Tafelschere und der flexibel einsetzbaren Schwenkbiegemaschine PowerBend Professional UD präsentiert die Schröder-Group auf die Bedürfnisse des blechverarbeitenden Handwerks abgestimmte Lösungen. Der Fokus des Messeauftritts liegt dieses Jahr auf Industriemaschinen und Automation. Das Highlight: eine MAK 4 Evolution UD mit Robotermodul in der Steuerung, die mit einem Roboter schwere Bleche vollautomatisch verarbeitet.

Die Schröder Group hat sich mit dem Automatisierungsspezialisten Starmatik zusammengetan und präsentiert auf der Euroblech eine Anlage, die sich in vollautomatische industrielle Produktionsprozesse integrieren lässt. Eine MAK 4 Evolution UD wurde dafür mit einem Fanuc-Roboter ausgestattet. Er belädt die Maschine mit bis zu 6 mm starken und 3000 mal 1500 mm großen Blechen und legt das fertig gebogene Produkt auf einer Palettierstation ab. Dank des pneumatischen Anschlags im Advanced Handling System und der Up-and-Down-Biegewange durchläuft die Schwenkbiegemaschine den Fertigungsprozess selbst völlig ohne Eingriffe des Roboters. Die Steuerung der gesamten Automationslösung erfolgt über die Software von Schröder. Robotikkenntnisse sind dafür nicht notwendig. Das Robotermodul in der Schröder-Steuerung POS 3000 ist zukünftig für alle Maschinen der Evolution-Klasse und auch der PowerBend-Reihe erhältlich.

PowerBend Industrial UD

Die Schröder Group, die dieses Jahr ihr 75-jähriges Firmenjubiläum feiert, hat auch ihre Schwenkbiegemaschine PowerBend Industrial UD überarbeitet. Die Maschine, die auf der Messe in der Version zum bidirektionalen Abkanten bis 5 mm starker Stahlbleche auf 4000 mm Länge zu sehen ist, wurde durchgehend mit verbesserten Servomotoren ausgestattet.

Auf der Euroblech zeigt Schröder unter anderem die überarbeitete Schwenkbiegemaschine PowerBend Industrial UD. © Schröder Group
Auf der Euroblech zeigt Schröder unter anderem die überarbeitete Schwenkbiegemaschine PowerBend Industrial UD.
© Schröder Group

Flexibilität

„Automatisierung und Digitalisierung gehören definitiv zu unseren Zukunftsvisionen“, erklärt Thomas Ostermair, Vertriebsleiter bei Hans Schröder Maschinenbau GmbH. „Automatisierung und Flexibilität können allerdings Gegensätze sein, deshalb werden in den meisten Fällen Teilautomatisierung, Werkzeugwechsler und drehbare Oberwange sowie einzelne Komfortfunktionen den Anforderungen besser gerecht. Gerade im Handwerk und bei Zulieferern sind Kleinserien und Einzelstücke die eigentliche Herausforderung.“ Ein weiteres Highlight der Messe ist die Schwenkbiegemaschine PowerBend Professional UD für bis zu 3 mm starke Bleche, die beispielsweise Bauklempnerbetrieben maximale Flexibilität verleiht. Sie ist ausgestattet mit Up-and-Down-Biegewange, drehbarer Oberwange für zwei Werkzeugstationen, Radius-Step-Bending-Funktion und Saugplattenanschlag. Diese Ausstattung erlaubt eine teilautomatisierte Fertigung und zugleich eine schnelle Einrichtung für Einzelstücke.

Robuste Schere für den Dauereinsatz

Mit der PDC-NC ist auch eine robuste Motortafelschere mit NC-Positionieranschlag, motorischer Schnittspaltverstellung und pneumatisch gesteuerter Blechhochhaltevorrichtung Teil der Euroblech-Präsentation von Schröder. Die gezeigte Version schneidet Stahlbleche bis 2 mm Stärke, ist aber auch für andere Materialien geeignet – bei sehr weichen kann der pneumatische Niederhalter deaktiviert werden. Praktisch: Mit der Serienschnittfunktion können bis zu 99 verschiedene oder sich wiederholende Anschlagmaße voreingestellt werden. Es lassen sich also mehrere Anschlagmaße nacheinander abarbeiten oder Wiederholungen für einzelne Maße angeben.

Zahlen & Fakten

Die Schröder Group besteht aus der Hans Schröder Maschinenbau GmbH mit Sitz in Wessobrunn-Forst, der Schröder-Fasti Technologie GmbH mit Sitz in Wermelskirchen und der SMU GmbH mit Sitz in Leinburg-Weißenbrunn. 1949 gegründet, vereinigt die Hans Schröder Maschinenbau GmbH Tradition und Moderne im Maschinenbau: Als qualitäts- und kundenorientiertes Familienunternehmen erfolgreich geführt, hat sich Hans Schröder Maschinenbau auf die Entwicklung moderner Maschinenkonzepte für das Biegen und Schneiden von Blechen spezialisiert.

Durch die 2006 erfolgte Integration der Fasti-Werke und mit weltweiter Präsenz ist die Schröder Group heute einer der führenden Anbieter für Maschinen zum Schwenkbiegen, Schneiden, Sicken, Bördeln und Rundbiegen von Blechen aller Art. Die Vielfalt der Präzisionsmaschinen reicht von bewährten Lösungen für das Handwerk bis hin zu innovativen Hochleistungsmaschinen für die automatische industrielle Fertigung. 2021 wurde die Schröder Group um den Werkzeughersteller SMU GmbH erweitert. Insgesamt beschäftigt die Schröder Group heute mehr als 300 Mitarbeiter an verschiedenen Standorten im In- und Ausland.

Web:
www.schroedergroup.eu

Euroblech Halle 11, Stand A48
