Ob LKW-Achse oder Getriebewelle: Komplexe Bauteile aus verschiedenen Werkstoffen miteinander zu verbinden, ist aufwendig und bietet oftmals nicht die gewünschte Qualität. Für die Klaus Raiser GmbH & Co. KG ist es jedoch ein Leichtes, denn das Unternehmen aus dem baden-württembergischen Eberdingen (Hochdorf) hat sich unter anderem auf das Reibschweißen und den Bau von Reibschweißmaschinen spezialisiert.
Komplexe Werkstücke werden häufig durch Urformen, Umformen oder spanabhebende Verfahren gefertigt. Das ist aufgrund mehrerer Bearbeitungsschritte ein großer, kostenintensiver Aufwand inklusive langer Taktzeiten. Außerdem entsteht bei der mechanischen Bearbeitung von Bauteilen aus dem Vollen ein hoher Materialverlust.
Was vielen in der industriellen Produktion nicht bekannt ist: Reibschweißen ist eine der kostengünstigsten Alternativen für die Fertigung vieler, teils komplexer Bauteile und hat darüber hinaus noch mehr zu bieten. Davon profitieren können Anwender in verschiedenen Branchen, beispielsweise in der Medizintechnik – etwa bei der Fertigung von Hüftgelenkprothesen –, der Automobilbranche, im Maschinen- oder Stahlbau.
Vorreiter im Reibschweißen
Gründer Klaus Raiser erkannte Anfang der 1970er Jahre das Potenzial und setzte sich zum Ziel, die vielfältigen Möglichkeiten, die diese Technologie mit sich bringt, industriell nutzbar zu machen. Und damit war er auf dem richtigen Weg: Nach jahrzehntelanger Forschung und Entwicklung, dem Sammeln eines breiten Erfahrungsschatzes und dem Aufbau großer Fertigungskapazitäten gehört die Klaus Raiser GmbH & Co. KG heute zu den größten Lohnreibschweißbetrieben Deutschlands. Darüber hinaus entwickeln und bauen die Experten auch präzise und energieeffiziente Reibschweißmaschinen – von der Einzelmaschine bis zur automatisierten Fertigungszelle abgestimmt auf die jeweiligen Anforderungen.
Von ganz groß bis ganz klein: Zum Lohnreibschweißen steht Raiser ein umfangreicher Maschinenpark zu Verfügung. Die größte Reibschweißmaschine beispielsweise hat eine maximale Stauchkraft von 1.250 kN und kann Bauteil-Längen auf der stehenden Seite bis 6 m realisieren. Die umfassenden Service-Leistungen reichen von Entwicklung der Fügezonengeometrie und Fertigung der Schweißkonstruktionen über die Übernahme aller erforderlichen Vor- und Nachbereitungen und die Herstellung einbaufertiger Komponenten bis hin zum klassischen Maschinenbau – komplett aus einer Hand. Betriebe, die weder über das entsprechende Know-how noch über eine geeignete Maschine für diese Technologie verfügen, sind bei Raiser genau richtig. Dank modernster Prüf- und Überwachungsmethoden werden höchste Qualitätsstandards erfüllt.
Dr. Elmar Raiser, Geschäftsführer der Klaus Raiser GmbH & Co. KG, erklärt die Kernkompetenz des Unternehmens: „Beim Reibschweißen ist der Schlüssel zum Erfolg lediglich eine Kombination aus Reibung und Druck. Das bedeutet, dass keine zusätzliche Energie, beispielsweise in Form von Strom, zugeführt werden muss. Die Reibbewegung reicht aus. Vor allem das hochproduktive Rotationsreibschweißen, eine spezielle Art des Reibschweißens, rentiert sich aus vielerlei Gründen.“
Schnell und einfach Verbindungen schaffen

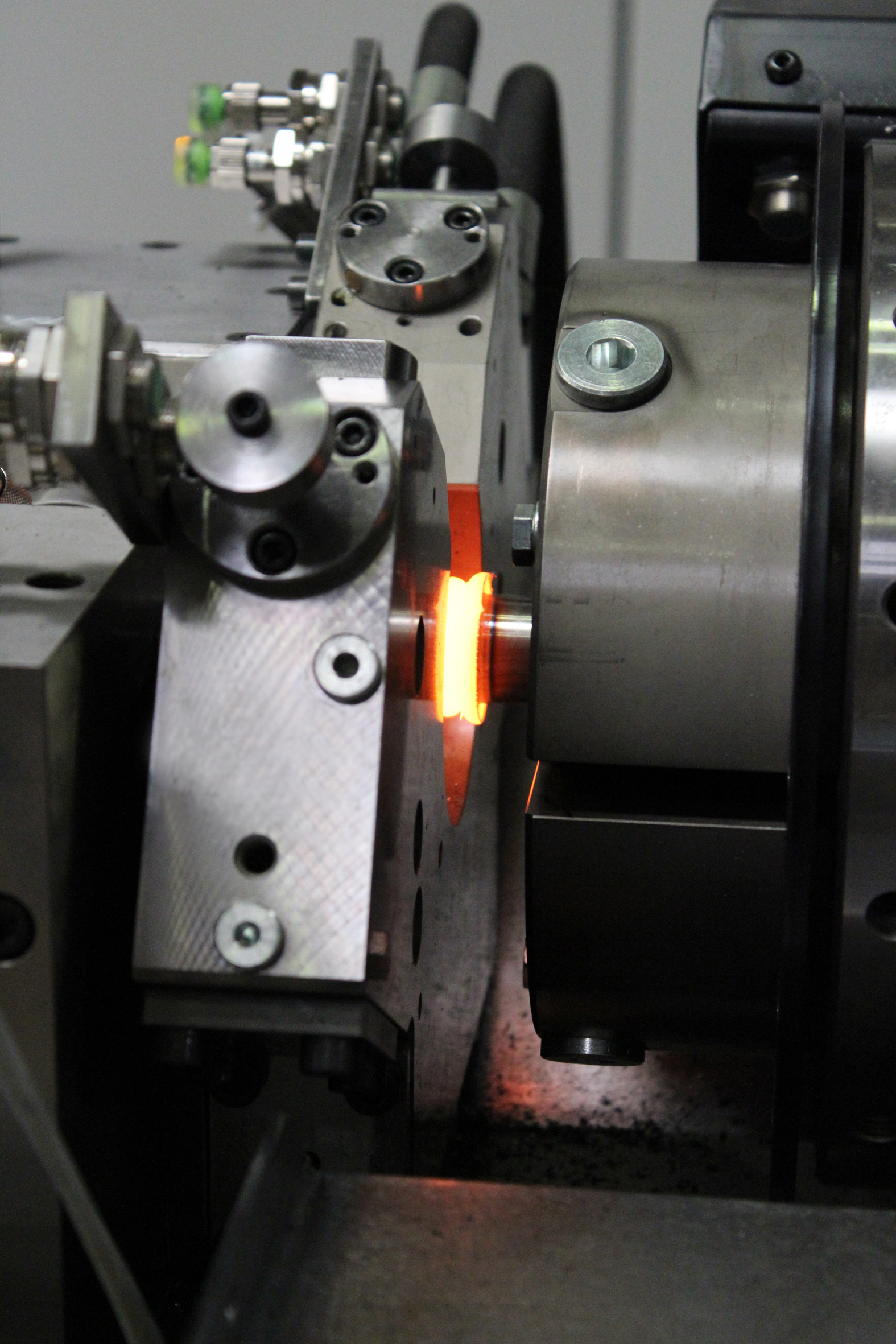

Im Gegensatz zu anderen Fügeverfahren werden Werkstücke also nur durch Reibung gegeneinander und Pressdruck verbunden. Um zwei Teile gleicher oder auch unterschiedlicher Materialien fest zusammenfügen zu können, muss eines feststehen und das zweite in Bewegung gebracht werden. Beim Rotationsreibschweißen muss eines der Fügeteile eine drehsymmetrische Rotationsebene haben. Außerdem müssen Drehzahl und wirkende Kraft vorher definiert werden.
Sobald sich die beiden Teile unter diesen Bedingungen berühren, verschwinden zunächst oberflächliche Rauheiten. Das führt zu einer Vergrößerung der Berührungsfläche. Als Energielieferant sorgt die Reibbewegung dann für ansteigende Wärme in der Kontaktzone. Dr. Elmar Raiser: „Je intensiver die Reibung dabei ist, desto höher steigt die Temperatur. Dadurch entstehen Mikroreibschweißungen, sozusagen kleine Brücken zwischen den beiden Materialien, so dass ein Austausch der beiden Werkstoffe stattfinden kann. Die Temperatur ist hoch genug, um die beiden Materialien – trotz unterschiedlicher Schmelzpunkte – miteinander zu verbinden. Obwohl es dabei nicht über die schmelzflüssige Phase hinaus geht, bewirkt der intensive Kontakt ein ,Verschmelzen‘ der Werkstoffe. Genau das macht ein Verschweißen unterschiedlicher Materialien wie Kupfer mit Stahl oder Aluminium mit Stahl möglich.“
Wenn sich eine ausreichend starke Kontaktzone und die verfahrenstypische Materialwulst um die Schweißfläche gebildet haben, kann die Rotations-Bewegung gestoppt werden. Anschließend wird der Druck zwischen den Komponenten erhöht, bis sie sich vollständig miteinander verbunden haben. Dadurch erhält man eine sichere und feste Verbindung.
Kostengünstig in größeren Stückzahlen fertigen
Insbesondere die technologischen Vorteile, die das Reibschweißen mit sich bringt, bestärken viele Unternehmen, sich an Raiser zu wenden. Dr. Elmar Raiser: „Anwender, die ihre Bauteile mit Hilfe des Reibschweißens fertigen lassen, bemerken schnell, wie wirtschaftlich sich das in ihrer Produktion auswirkt: Statt beispielsweise eine gewünschte Geometrie mit großem Materialverlust aus dem Vollen heraus zu fräsen, ist es weniger Aufwand und zudem viel günstiger, zwei fertig bearbeitete Bauteile per Reibschweißen zusammenzufügen. Das lohnt sich besonders für Halbzeuge.“
Reibschweißen ist ein gut reproduzierbares Verfahren, bei dem hohe Qualitätsstandards einfach eingehalten werden können. Durch strukturierte Arbeitsabläufe und kurze Prozesszeiten lassen sich auch Bauteile leicht in größeren Stückzahlen herstellen. Ein Beispiel ist die Herstellung von Kolbenstangen: Bisher wurden die Rohteile aufwendig aus Schmiedeteilrohlingen gefertigt und anschließend gedreht, geschliffen und einzeln verchromt. Beim Reibschweißen wird bereits verchromtes Stangenmaterial eingesetzt, das auf die benötigte Länge zugeschnitten wird. Das nicht zu verschweißende Ende wird fertig bearbeitet, so dass das Kopfteil oder Auge mit der Stange verschweißt wird.
Neben den kurzen Taktzeiten ist es nicht weniger die einfache Prozessüberwachung, die für die hohe Produktivität dieses Verfahrens verantwortlich ist: Die nötigen Werte wie Druck, Zeit und Drehzahl sind für den Anwender leicht kontrollier- und steuerbar. Ein weiterer positiver Nebeneffekt ist auch, dass die reibgeschweißten Bauteile beispielsweise keine anschließende Dreh- oder kostspielige Wärmenachbehandlung erfordern. Das verkürzt die Prozesszeiten zusätzlich auf ein Minimum.
Stabiles Endprodukt in hoher Qualität
Mit dem Reibschweißverfahren lassen sich hochwertige und vor allem feste Schweißgefüge fertigen, die sich zudem durch eine hohe Verbindungsgenauigkeit auszeichnen. „Die homogene, äußerst stabile Verbindung der beiden Werkstücke ist aufgrund der Vollverschweißung sogar fester als die beiden Grundmaterialien. Von der hohen Qualität haben wir schon viele Kunden überzeugen dürfen“, so Dr. Elmar Raiser. „Außerdem gibt es beim Reibschweißen praktisch keinen Ausschuss!“
Für viele Branchen ist Reibschweißen eine lohnenswerte Verbindungstechnik, da sich gleiche und auch unterschiedliche Werkstoffe in verschiedenen Abmessungen zusammenfügen lassen. Damit können Anwender vielfältige Kombinationsmöglichkeiten realisieren sowie unterschiedliche, sogar komplexe Geometrien, die durch Zerspanung oder Gießen nur sehr aufwendig zu fertigen wären.
„Nur durch Reibung und Druck innerhalb weniger Sekunden eine solch große Fertigungssicherheit zu erreichen – das stellt speziell für die moderne Massenfertigung eine enorme Produktivität dar“, so Dr. Elmar Raiser. „Ich bin mir sicher, dass die Möglichkeiten des Reibschweißens noch längst nicht ausgeschöpft sind!“
