Rasch steigende Leistungen, unterschiedliche Fasenformen, neue Schneidgase erfordern innovative Lösungen, um die Laseranwendungen effektiver und transparenter zu machen. Mit Blick auf den zunehmenden Fachkräftemangel sind auch automatisierte Prozesse unverzichtbar. Die neue Lasermaschine Element 400 L von Messer Cutting Systems (MCS) punktet mit einer hohen Dynamik und neuester Lasertechnologie. Die Kombination aus verschiedenen Features und leistungsfähiger Software sorgt für maximale Produktivität und Performance.
Mit der Maschinenplattform Element erhalten metallverarbeitende Unternehmen laut MCS eine noch nie dagewesene Flexibilität, ihre Anlage ganz genau nach ihren individuellen Anforderungen zu konfigurieren. „Die Lasermaschine Element 400 L ist das neueste Mitglied unserer Element-Familie. Sie sorgt für einen Leistungssprung in der Lasertechnologie und vereint gleichmäßiges Einstechen und schnellere Schnitte beim Laser-Präzisionsschneiden in sich. Sie schneidet Baustahl, Edelstahl und Aluminium mit O2 und N2 sowie optionaler automatischer Gasmischeinheit. Bei der Entwicklung standen zudem automatisiertes Düsenmanagement sowie Materialzu- und -abfuhr und permanenter Datenaustausch und -abgleich über den gesamten Workflow im Fokus“, so Jörg Mosser, CEO Messer Cutting Systems Europa.
© Messer Cutting Systems
Leistungsstarke Komponenten für maximale Produktivität
Mit der Element 400 L sind Arbeitsbreiten zwischen 1.600 mm und 5.100 mm sowie eine Arbeitslänge bis 25.000 mm möglich. Sie schneidet Bleche aus Baustahl, Edelstahl und Aluminium bis zu einer Dicke von 40 mm. Dabei ist sie mit Positioniergeschwindigkeiten bis 140 m/min und einer hohen Beschleunigung (Kombination X-/Y-Achse) sehr schnell und besitzt dank der Linearführungen in der X- und Y-Achse eine hohe Positioniergenauigkeit. Dazu trägt auch die gerechnete Konstruktion des Portals bei.
Hochgeschwindigkeits-Lifter und moderne Prozessoptimierungstechniken sorgen für deutlich gesteigerte Produktivität. Die hochqualitativen Komponenten gewährleisten eine zuverlässige, lasergerechte Präzision bei höchster Dynamik. Unabhängige, servogetriebene Werkzeuge bieten vielseitige Bearbeitungsmöglichkeiten. Die CNC wurde entwickelt, um die Effizienz deutlich zu verbessern, überflüssige Informationen zu eliminieren und mehr Klarheit in den Produktionsabläufen zu bieten. Die Rüstzeit lässt sich durch automatisches Positionieren mehrerer Werkzeuge über das Teileprogramm oder die Steuerung (optional) reduzieren. „Leistungsstarke Komponenten sind die Basis jeder Element-Maschine. Dank der besonderen Features von Messer Cutting Systems ist die Element 400 L genau auf ihre Anforderungen anpassbar“, ergänzt Ingo Staudinger, Produktmanager Laser und Material Handling.
Plasma und Laser kombiniert
In die Element 400 L lassen sich sechs Brennerstationen integrieren – inklusive automatischem Brennerabstand und programmierbarer Brennerauswahl. Dabei kann der Anwender neuste Lasertechnologie (maximal zwei Stationen) auch mit fortschrittlicher Plasmaschneidtechnik kombinieren.

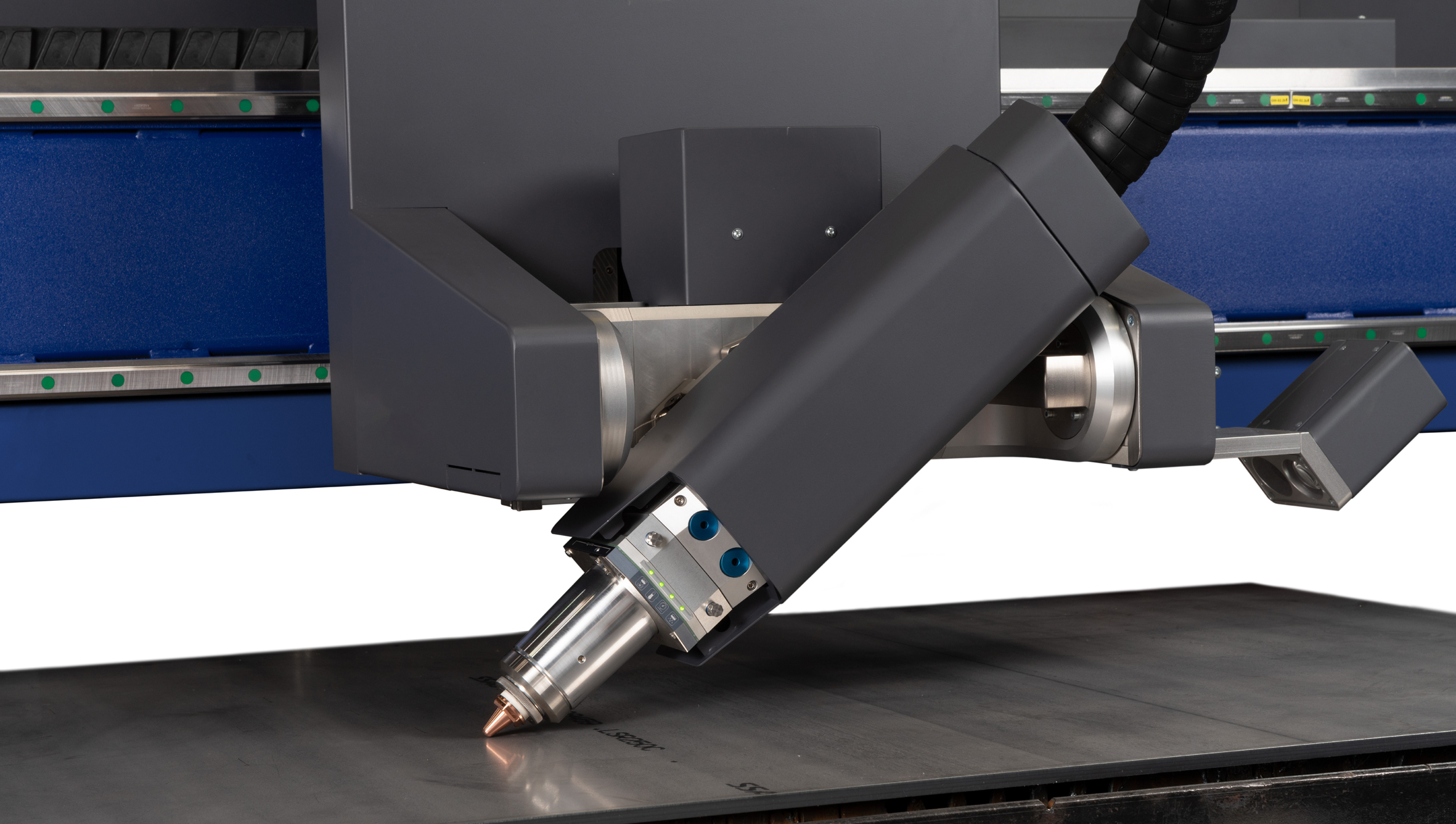

Ingo Staudinger: „Highlight der Element 400 L ist der speziell für den Laserprozess entwickelte Fasenschneidkopf Bevel-U. Mit seiner einzigartigen Konstruktion ist der Bevel-U perfekt geeignet für die Herstellung präziser und wiederholgenauer Fasenteile – ein großer Vorteil bei der Kantenvorbereitung für automatisiertes Roboterschweißen.“ Möglich sind Fasen im Werkstück zwischen -50° und +50° sowie unterschiedliche Kantenformen für einen anschließenden Schweißprozess. Der Fasenwinkel wird während des Laserschneidprozesses stufenlos eingestellt. Ein magnetischer Kollisionsschutz für den Schneidkopf gehört genauso mit zum Design des Bevel-U wie ein Handbedienpult für alle Antriebe, um direkt an der Maschine Einstellarbeiten durchzuführen.
Automatische Prüf- und Kalibrierungsroutine
„Automatisierte Prozesse sind heute die Grundlage für eine wirtschaftliche und präzise Fertigung. Ein Feature für die Automation der Element 400 L ist der Düsenwechsler „Laser Nozzle Control“ (LNC) der nächsten Generation. Er automatisiert schnell und zuverlässig die Einrichtarbeiten und sorgt so für maximale Bearbeitungsqualität und Produktivität – für jedes Material, jede Dicke und jeden Prozess – und das ohne manuellen Eingriff“, so Ingo Staudinger. Der LNC sorgt für zuverlässig hohe Schnittqualität und verkürzte Einrichtzeiten. Maschinenstillstände werden verhindert und der Blechbearbeiter erhält Planungssicherheit und -optimierung.
Hohe Präzision im Fertigungsprozess
Für einen genauen Schnitt ist die Lage des Bleches entscheidend. Hier gibt es immer Abweichungen. Mit der Element 400 L ist das kein Problem. Vor dem Schneiden wird mit der Sensorik der Schneiddüsen die tatsächliche Ausrichtung des Blechs ermittelt und das CNC-Programm entsprechend gedreht – manuell vom Bedienpult aus oder voll automatisch aus dem Programm. Das reduziert den Aufwand beim Auflegen der Bleche erheblich und hilft Platten optimal auszunutzen.
Ebenso wichtig für die Bearbeitungsqualität und die Genauigkeit im Fertigungsprozess ist eine gleichmäßige Bewegung der Maschine. Die Element 400 L ist mit einem schräg verzahnten Zahnstangenantrieb und präzisen Linearführungen ausgestattet. Sie bilden die Grundlage für flüssige Bewegungsabläufe. Leistungsstarke AC-Servomotoren sorgen für eine schnelle Beschleunigung des Schneidwerkzeugs in und um Löcher sowie Ecken. So entsteht eine herausragende Schneidqualität.
© Messer Cutting Systems
Markierung inklusive
In die Element 400 L lassen sich zudem unterschiedliche Markierungswerkzeuge integrieren: Um nicht dauerhaften Beschriftungen wie Layoutlinien oder einer einfachen Teileidentifikation auf die Bleche aufzutragen, bietet Messer Cutting Systems einen Inkjet-Markierer. Für eine dauerhafte Beschriftung ist ein Nadelmarkierer für die Element 400 L erhältlich.
Sicherheit geht vor
„Der hohe Schutz von Mensch und Maschine ist für uns bei der Konstruktion einer Maschine oberstes Gebot“, bekräftigt Ingo Staudinger. „Die funktionale Sicherheitstechnik des integrierten, international zertifizierten TwinSafe-Systems verhindert nicht nur Schäden an der Maschine und minimiert Ausfallzeiten, sondern schützt vor allem den Bediener optimal.“
Digitalisierung in der Produktion
Abgerundet wird die Element 400 L durch die leistungsstarken Software-Lösungen von Messer Cutting Systems. Sie sorgen für die maximale Transparenz der Betriebsabläufe, Produktionsplanung und -steuerung. Um den Weg zu einer stetigen Vernetzung weiter zu ebnen, kann die Global Connect Produktionsaufträge direkt abwickeln und insbesondere im Zusammenspiel mit den Produkten der OmniFab-Familie maximale Produktivität erreichen. Dass die Benutzeroberfläche dabei klar und einfach strukturiert bleibt, hilft dem Nutzer, sämtliche Features problemlos abzurufen und zu bedienen.
Lösungen über die Maschine hinaus
Messer Cutting Systems ist nach eigenen Angaben „ein globaler Anbieter von Spitzentechnologie für die metallverarbeitende Industrie“. Mit weltweit mehr als 900 Mitarbeitern in über 50 Ländern ist MCS im ständigen Dialog mit den Kunden, um nachhaltig anwenderorientierte Innovationen zu schaffen.
Das Portfolio umfasst die Themen Product, Digital, Services, Automation und Know-how. Dem Anspruch „Creating Solutions Beyond Machines“ will MCS nicht nur mit modernsten Schneidanlagen und Lösungen für die Autogentechnik gerecht werden.
Passende Services und Schulungen, eigene Software-Anwendungen sowie die Integration von Lösungen unserer Technologie-Partner, etwa im Bereich Automation, komplettieren die Maschinen zu zukunftsorientierten Gesamtlösungen.
Das technische Know-how kombiniert mit kundenorientiertem Denken und Handeln macht MCS seit über 120 Jahren weltweit zu einem möglichen Partner für innovative Gesamtlösungen rund um Schneidsysteme.
