Bogenspanner für Pressen

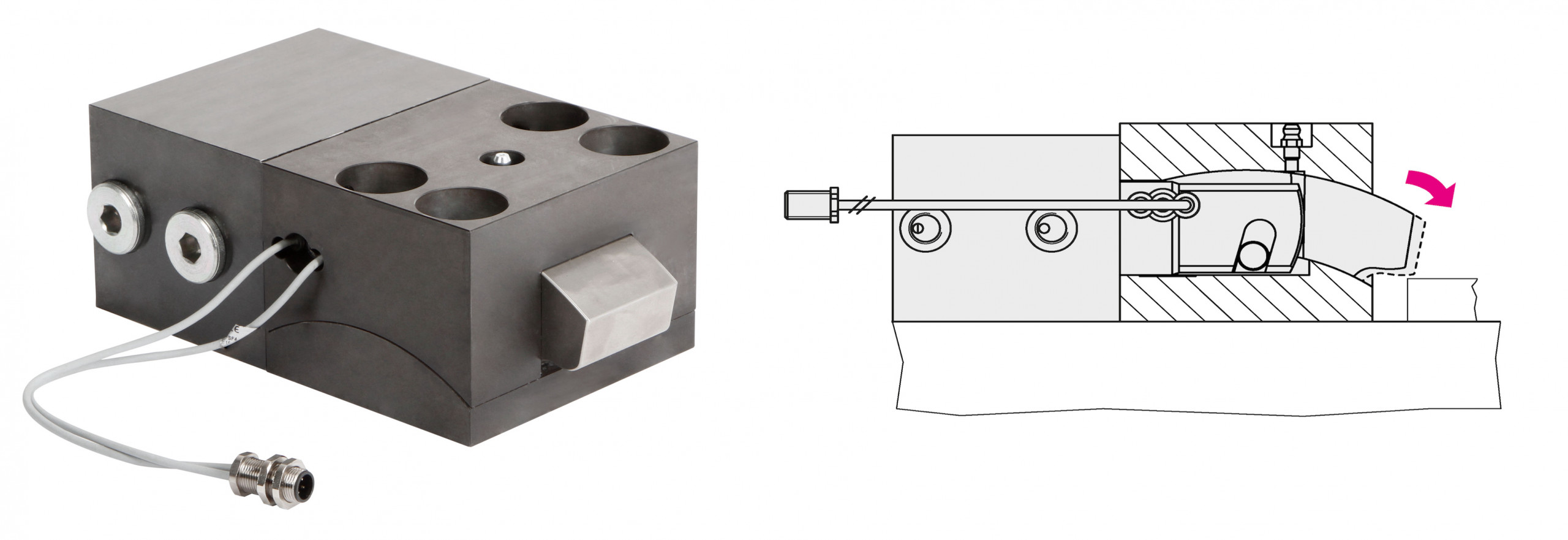

Roemheld hat die bewährten Bogenspannelemente für geraden Spannrand überarbeitet. © Roemheld
Roemheld hat die bewährten Bogenspannelemente für geraden Spannrand überarbeitet. © Roemheld

Die bewährten Bogenspannelemente hat Roemheld konstruktiv überarbeitet. Die robuste, doppelt wirkende hydraulische Komponente dient dem Spannen von Werkzeugen bei geraden Spannrändern. Die Spanntechnikexperten haben die Fertigung vereinfacht und beschleunigt – bei unverändert hoher Qualität. Durch einen etwas günstigeren Preis profitieren die Kunden ebenfalls.

Das Spannelement ist unter anderem für schmutzige und heiße Umgebungen an Pressentischen und -stößeln in der Blechumformung geeignet. Ein spezielles, langfristig korrosionsbeständiges Beschichtungsverfahren sorgt für sehr gute Gleiteigenschaften. Daher löst sich der Bolzen auch nach härtesten Einsätzen mühelos.

Hohe Betriebs- und Prozesssicherheit

Seinen Namen hat die Komponente vom bogenförmigen Spannbolzen, der das Werkzeug durch Aufsetzen auf den geraden Spannrand spannt. Bei dieser Bewegung wird die horizontal wirkende Kraft umgelenkt und trifft nahezu vertikal auf die Spannfläche.
Den Bogenspanner gibt es in sieben verschiedenen Ausführungen. Es gibt sie jeweils in Varianten ohne oder mit Positionskontrolle für besonders hohe Prozesssicherheit. Diese informiert den Bediener, ob der Bolzen das Werkzeug spannt oder gelöst ist und ob die Spannposition überfahren wurde.

Modelle mit Positionskontrolle sind in der Regel für Temperaturen bis 100 °C verfügbar, für spezielle Anwendungen mit einer Folgenventilsteuerung können sie auch bis 250 °C ausgelegt werden. Wird auf diese Ausstattungsoption verzichtet, liegt die Obergrenze generell bei 250 °C.

Ein integrierter mechanischer Verriegelungsbolzen hält Werkzeugoberteile auch im Fall eines Druckverlustes zuverlässig, so dass sie nicht herabfallen können. Der Spann- und Lösedruck beträgt jeweils 200 bar, die Spannkraft variiert modellabhängig zwischen 30 und 450 kN, die maximal zulässige Prozesskraft beträgt 620 kN.

Web:
www.roemheld.de
