Vollautomatisierte Härteprüfung

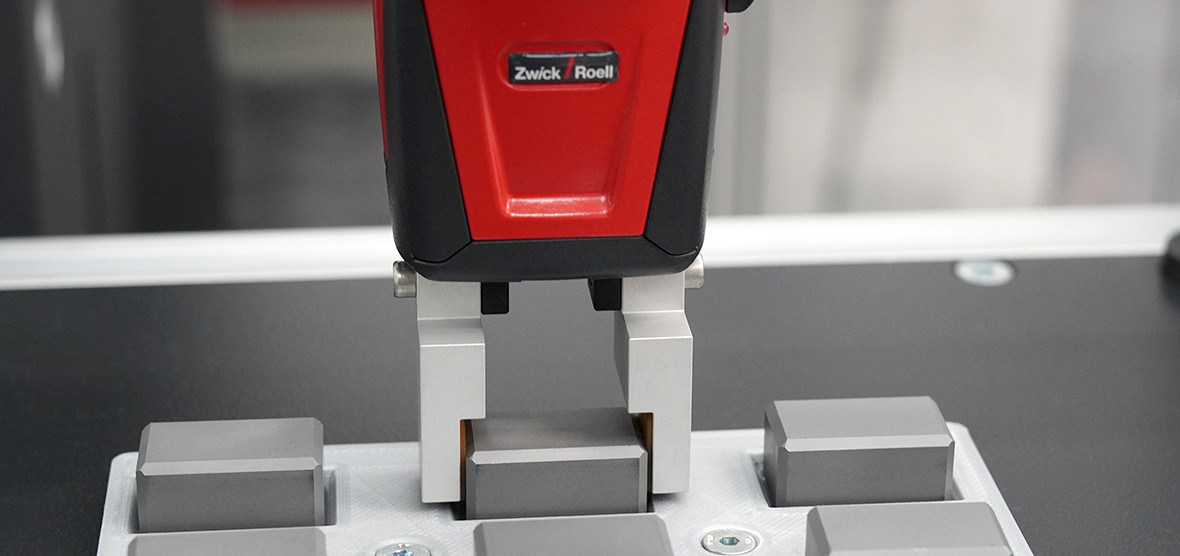

Roboter plaziert die Proben in der Prüfmaschine. © ZwickRoell
Roboter plaziert die Proben in der Prüfmaschine. © ZwickRoell

Prüflabore sollen sichere und zuverlässige Materialkennwerte ermitteln, indem wesentliche Einflüsse sowohl seitens des Bedieners als auch der Prüfmaschine ausgeschlossen werden. Gleichzeitig lastet auf der Qualitätskontrolle zunehmender Kostendruck. Um diesen beiden Anforderungen gerecht zu werden, bietet ZwickRoell jetzt ein vollautomatisiertes System zur Metall-Härteprüfung.

Das ZwickRoell-Automatisierungskonzept sieht vor, dass die zu prüfenden Proben manuell in Magazine sortiert werden. Von diesem Zeitpunkt an übernimmt das Prüfsystem: Es befördert die Proben zur automatischen Werkstoffprüfung und sortiert die Prüflinge anschließend für eine etwaige notwendige Inspektion. Indem die Probe durch das Roboter-Prüfsystem positioniert wird, erhöht sich einerseits die Sicherheit für die Anwender, und andererseits minimiert dies die Bedienereinflüsse auf die Prüfergebnisse. Auf diese Weise werden die Prüfergebnisse vergleichbarer und statistisch sicherer.

Prüfsystem für vollautomatisierte Härteprüfungen: RoboTest N mit DuraVision © ZwickRoell
Prüfsystem für vollautomatisierte Härteprüfungen: RoboTest N mit DuraVision
© ZwickRoell

DuraVision 200 Universal-Härteprüfer

Das vollautomatisierte Härteprüfsystem besteht aus einem Universal-Härteprüfer DuraVison 200 mit einem Lastbereich von 0,3 bis 250 kg, der mit optischen Methoden und Tiefendifferenzverfahren alle gängigen Härteprüfanwendungen an Metallen, wie beispielsweise Vickers, Brinell, Knoop oder Rockwell, abdeckt. Unterschiedliche Objektive richten sich nach Materialhärte und Prüfkraft und ermöglichen die hochauflösende Darstellung der Prüfergebnisse. Die Prüfergebnisse lassen sich zudem normgerecht in andere Härtewerte umwerten. Die Möglichkeit, die Probe vor der Prüfung am Prüftisch zu verspannen, erhöht dabei – vor allem bei vollautomatischen Abläufen – die Wiederholpräzision. Mit der DuraVision-Serie lassen sich auch andere Lastbereiche von 0,3 kg bis 3.000 kg abdecken.

Automatische Probenzuführung

Die Probenzuführung übernimmt ein Leichtbauroboter vom Typ RoboTest N. Besonders bei einfachen Pick-and-Place-Anwendungen, wie in der Härteprüfung gängig, unterstützt dieses System als Prüfassistent, ab einer Seriengröße von bereits zehn Proben, schnell und effizient bei der Qualitätskontrolle. Stetig wechselnde Serien mit geringen Stückzahlen oder unterschiedliche Prüfverfahren, wie sie bei Universal-Härteprüfmaschinen oft vorkommen, waren früher häufig Hinderungsrund für eine Automatisierung. Der RoboTest N ist vollständig in die ZwickRoell-Automatisierungssoftware AutoEdition3 integriert und ganz ohne Roboterbedienterminal einsetzbar. Spezielle Roboterprogrammier- und -bedienkenntnisse sind nicht erforderlich. Auch ein Wechsel der Anwendung oder selbst zwischen verschiedenen Prüfsystem ist einfach möglich.
Neben der Vollautomatisierung bietet ZwickRoell auch teilautomatisierte Lösungen. Zudem können in die Automatisierung auch weitere Prüfmaschinen, und selbst Messsysteme für Querschnittsmessung, integriert werden Dabei ist die Anpassung der Automatisierung an zukünftige Anwendungen jederzeit möglich. Zusätzlich lässt sich der RoboTest N auch an bereits vorhandene Prüfmaschinen und -geräte anschließen und nachrüsten.

Über die ZwickRoell Gruppe

Kunden der ZwickRoell Gruppe profitieren von über 160 Jahren Erfahrung in der Material- und Bauteilprüfung. ZwickRoell ist weltweit führend in der statischen Prüfung und verzeichnet ein signifikantes Wachstum bei Betriebsfestigkeitsprüfsystemen. In Zahlen ausgedrückt: Im Geschäftsjahr 2022 erzielte das Unternehmen einen Umsatz von 288 Mio. EUR. Zur Gruppe ZwickRoell gehören mehr als 1.650 Mitarbeiter und Produktionsstandorte in Deutschland (Ulm, Bickenbach), Großbritannien (Stourbridge) und Österreich (Fürstenfeld). Das Unternehmen verfügt über weitere Niederlassungen in Frankreich, Großbritannien, Spanien, USA, Mexiko, Brasilien, Singapur und China, sowie weltweite Vertretungen in 56 Ländern.
