Innovationskraft auf der Tube

Auf der diesjährigen Tube & Wire wird die BLM Group eine Vielzahl ihrer Lösungen und ihr komplettes Serviceangebot präsentieren.

„Endlich können wir wieder Kunden auf einer großen internationalen Messe treffen. Wir freuen uns darauf, die Besucher an unseren Ständen zu begrüßen, auf denen wir unsere wichtigste Technik in Aktion zeigen. Zudem können sich unsere Besucher hier mit unseren Experten austauschen, welche unserer Lösungen ihre Produktionsanforderungen am besten abdecken“, erklärt BLM-Vertriebsleiter Maurizio Toselli. „Natürlich sind wir auch während der schwierigen und unsicheren Corona-Zeit mit unseren Kunden auf verschiedenen Wegen im Kontakt geblieben. Diese konnten den persönlichen Meinungsaustausch aber kaum vollständig ersetzen, der für eine gemeinsame Zukunftsplanung elementar wichtig ist.“
Die BLM Group präsentiert ihre neuen Lösungen in Halle 5 (Stand J22) und in Halle 10 (Stand F21).

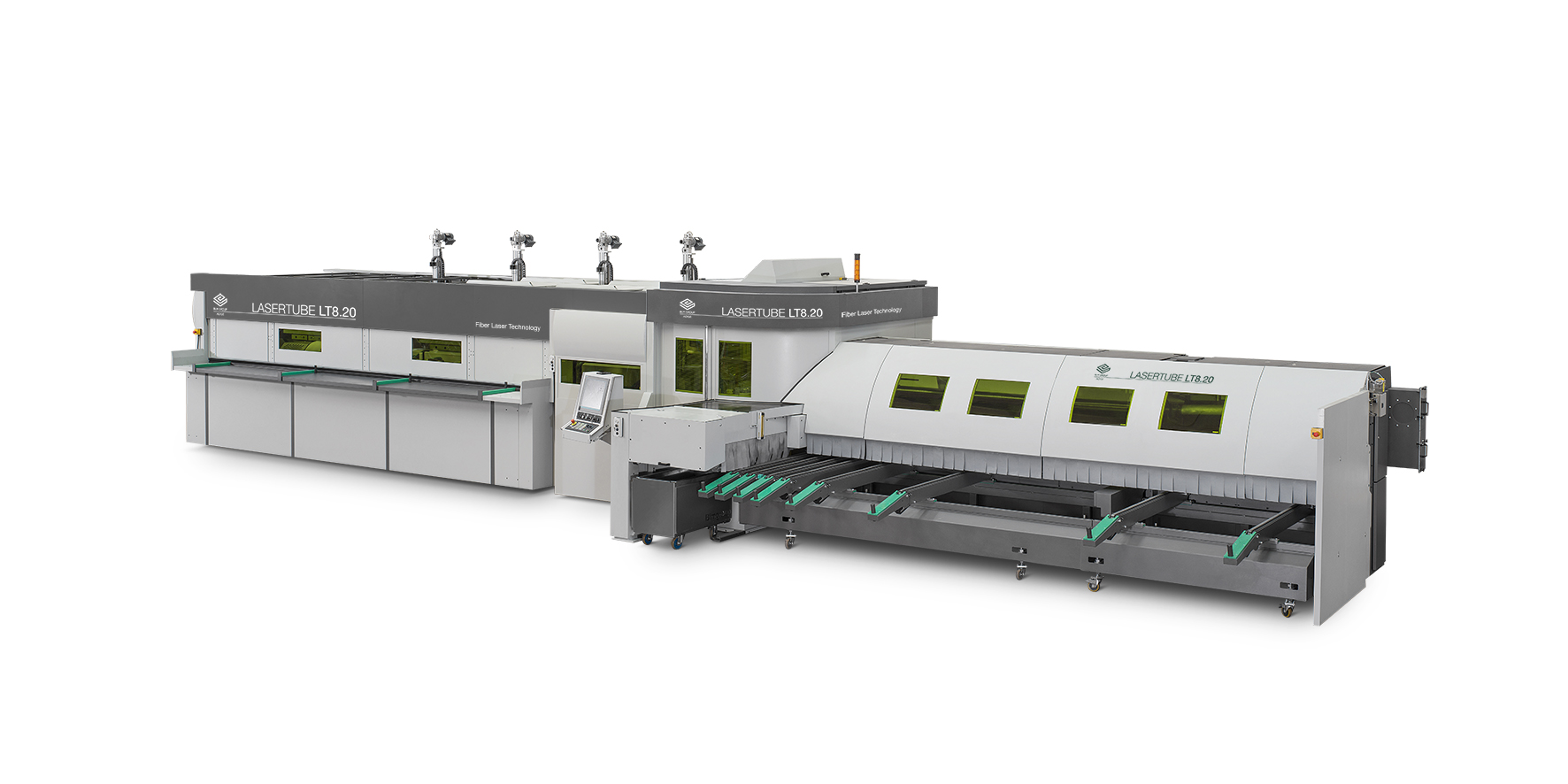

Der vielseitigste Rohrlaser der Lasertube-Familie

Die LT8.20 ist die flexibelste Lösung der BLM Group für das Rohrlaserschneiden in etlichen Einsatzbereichen und für sehr unterschiedliche Produktionsanforderungen. Sie bietet die meisten Optionen hinsichtlich ihrer Konfiguration, ihrer Be- und Entladelängen sowie ihrer technischen Lösungen.

Im Laserschneiden von Standardrohren und Sonderprofilen mit 12 mm bis 240 mm Durchmesser bietet sie mit ihrem 3D-Laserschneidkopf den größten Arbeitsbereich. Kunden können das Layout der Maschine je nach vorhandenem Platz sowie gewünschter Produktionsart und Arbeitsorganisation flexibel bestimmen.

Die LT8.20 garantiert laut BLM sowohl bei großen als auch kleinen Serien hohe Produktivität. Produktionswechsel werden automatisch ausgeführt und beanspruchen lediglich wenige Minuten. Das System biete, so der Hersteller, gleichbleibende Qualität und Leistung über das gesamte Produktspektrum hinweg – unabhängig von der Komplexität der Teile und der Größe der Maschine. Schneidweg: Material jeder Stärke und Dicke, geschlossene oder offene Profile, 2D- oder 3D-Laserschneiden, egal welche Stückzahlen und Geometrien.
Darüber hinaus kann die LT8.20 mit den speziellen Funktionen der so genannten Active Tools ausgestattet werden, mit denen Kunden laut BLM noch schneller bessere Ergebnisse erzielen – unabhängig von den Erfahrungen ihrer Maschinenbediener. Die LT8.20 zeichnet sich durch einfache Bedienung und Wartung aus.
https://www.youtube.com/watch?v=9ELpNmuW52s

High-End-Rohrlaser der Lasertube-Familie und zweifelsfrei der Maßstab im Rohrlaserschneiden

Die LT7 ist das Ergebnis jahrelanger Investitionen in die Forschung sowie in die kontinuierliche Entwicklung innovativer Soft- und Hardware-Lösungen. Die Maschine ist mit einer IPG-Laserquelle mit 3 kW Leistung, einer automatischen Beladung für Rohrbündel mit Längen bis 6,5 m und einem Entladesystem für Rohre mit bis zu 4,5 m Länge ausgestattet. Die LT7 produziert Werkstücke aus Rohren mit 12 bis 152 mm Durchmesser und Stangengewichten bis 23 kg/m, wobei sie höchste Leistungsfähigkeit bietet. Vom kleinsten bis zum größten Durchmesser passt die Maschine alle Einstellungen automatisch an. Auch L-, U- und andere offene Profile sowie Flachstangen zählen für sie zum Standard und werden vollautomatisch verarbeitet. Die Laserquelle bietet große Flexibilität hinsichtlich der Wandstärken und Materialien – angefangen bei 12 mm starkem Stahl bis hin zu 4 mm starkem Messing. 3D-Schnitte runden das Bild einer flexiblen Maschine für eine Vielzahl unterschiedlicher Einsatzbereiche ab.
https://www.youtube.com/watch?v=gyhOlvnfD5M&t=15s

Flexibles und kompaktes Laserschneidesystem mit Roboter

Das gezeigte Laserschneidesystem LT360 ist für das Schneiden mit festem Tisch konzipiert und eine Lösung für Verarbeitung von tiefgezogenem, flachem oder gestanztem Blech. Es ist mit einer 3-kW-Faserlaserquelle und einer umfassenden Schnittparameter-Datenbank sowie modernen Technikfunktionen ausgestattet, wie etwa Active Focus für die Optimierung der Qualität und Produktivität bei allen Arten von Werkstücken.
Die LT360 ist in verschiedenen Konfigurationen lieferbar. Die One-Flex-Konfiguration ist mit einem Roboter für die Handhabung der Werkstücke ausgestattet – eine ideale Lösung für das Laserschneiden gebogener oder hydrogeformter Rohre. Bei der Tailored-Konfiguration nimmt der Handhabungsroboter die Teile von außerhalb der Kabine auf, weshalb sich das System in eine Vielzahl unterschiedlicher Produktionsprozesse integrieren lässt.
https://www.youtube.com/watch?v=rH4mBXafRTI&t=15s

Rohrbiegemaschine für heutige Anwendungen und erweiterbar für die Anforderungen von morgen

Die Elect ist eine vollelektrische Rohrbiegemaschine mit frei programmierbarer Rechts- und Linksbiegung sowie visueller grafischer Programmierung mit VGP3D. Die Einstellungen und Parameter des Biegeprozesses werden gespeichert, was hohe Wiederholbarkeit und schnelle Produktionswechsel garantiert. Darüber hinaus berechnet B_Tools die Rückfederungen und Dehnungen der Materialien im Biegeprozess, so dass Kunden nach Produktionswechseln auf Anhieb einwandfreie Teile produzieren.

Die Elect lässt sich vielseitig konfigurieren, womit sie sich flexibel an unterschiedliche Anforderungen anpasst und in allen Arbeitssituationen einsetzbar ist. Das gilt unter anderem für das Biegen mit kleinem Radius-Durchmesser-Verhältnis, das Biegen mit variablem Radius oder das Biegen von Sonderprofilen, hochfesten Materialien oder Edelstahl mit starken Rückfederungskräften.

So ist die Rohrbiegemaschine generell für eine Vielzahl von Produktionsanforderungen konfigurier- und optimierbar. Sie kann jederzeit nachträglich um spezielle Funktionen oder Module erweitert werden, um sie an veränderte Marktanforderungen anzupassen. Die Elect kann mit einer automatischen Bündelbeladung und einem Roboter zum Entladen in Behälter oder auf ein Förderband ausgestattet werden.

Die schlüsselfertige Lösung ist in mehreren Standardkonfigurationen erhältlich, bei denen die verschiedenen Elemente (Rohrbiegemaschine, Entladeroboter, Beladung, Behälter oder Förderband) nach unterschiedlichen Layouts rechts und links der Maschine angeordnet sind, um die Produktivität zu maximieren und den verfügbaren Platz optimal zu nutzen.
https://www.youtube.com/watch?v=4Y2RL87EJac&t=5s

Links- und Rechtsbiegen für größte Vielfalt bei den Formen

Die E-Turn ist einevielseitige Rohrbiegemaschine und für praktisch jeden Bedarf geeignet: für Rechts- und Linksbiegen im Prozess mit festem oder variablem Radius sowie für Biegen mit Multiradius. Die Maschine kann mit acht Werkzeugen gleichzeitig bestückt werden und den variablen Radius auf jeder Ebene positionieren. Die E-Turn wurde entwickelt, um die wachsende Marktnachfrage nach mittelgroßen bis kleinen Serien von komplexen und mehrfach gebogenen Rohrkomponenten aus hochwertigem Material abzudecken. Sie ist insbesondere für komplexe Teile ohne gerade Abschnitte zwischen den Biegungen geeignet.

Die E-Turn kompensiert mit B_Tools die im Biegeprozess auftretenden Dehnungen und Rückfederungen, so dass mit ihr nach Produktionswechseln auf Anhieb einwandfreie Teile hergestellt werden können.
https://youtu.be/huo8crFm8bw

Vom Coil versorgte Arbeitszelle mit Biegen mit Dorn und Umformung beider Enden

Die auf der Tube gezeigte Arbeitszelle mit einer 3-Runner, einer Smart und einer AST8-VE ist nur eines von vielen Beispielen, wie sich verschiedene Technik der Unternehmensgruppe kombinieren lässt. Im Detail handelt es sich um eine kompakte und hochproduktive Arbeitszelle (mehr als 150 Teile/Stunde) für die Verarbeitung von Rohren mit Zuführung vom Coil (Kupferrohr mit 28 mm Durchmesser).

Die Arbeitsschritte umfassen das Richten, Umformen und Ablängen mit der 3- Runner, das Biegen mit Dorn auf der Smart und das Umformen des anderen Rohrendes auf der AST8-VE. Der von einem einzigen Kontrollpunkt gesteuerte Prozess ist vollständig automatisiert, wobei ein Handhabungsroboter für das Be- und Entladen der miteinander verbundenen Systeme eingesetzt wird. Die Aufträge werden auf den verschiedenen Systemen gleichzeitig ausgeführt. Das erlaubt eine erheblich verkürzte Zykluszeit, da jegliches manuelles Handhaben von Halbfertigteilen entfällt und keine Zwischenlagerung erforderlich ist. Dabei schneidet die 3-Runner das Material so, dass es optimal ausgenutzt wird und der Abfall auf ein Minimum reduziert ist. Die Arbeitszelle kann Rohre aus allen Materialien (Edelstahl, Eisen, Kupfer oder Aluminium) verarbeiten und auch Biegeteile mit engem Radius-Durchmesser-Verhältnis herstellen.

Eine neue Produktionslösung für die Elektromobilität und den Energiesektor

Mit der Smart zeigt die BLM Goup auch eine ihrer erfolgreichsten Rohrbiegemaschinen. Sie ist mit Hard- und Software für die Verarbeitung von unbeschichtetem Flachstahl für Bereiche wie die Elektromobilität und generell den Energiemarkt ausgestattet.
Die Smart ist eine schnelle und effiziente Rohrbiegemaschine mit Rechts- und Linksbiegung in einem Multiradiusprozess. Mit ihrer Flexibilität und ihrem kleinen Biegekopf ist sie für den Einsatz in Märkten wie der Automobilindustrie geeignet. Dazu trägt auch ihre Zuverlässigkeit bei, die sie, so BLM, „der hohen Qualität aller Komponenten sowie der einfachen und effizienten Mechanik verdankt“. Sie garantieren eine hohe Arbeitsleistung und eine maximale Verfügbarkeit der Ersatzteile.
https://www.youtube.com/watch?v=oGC_xltsCc8

Drahtbiegemaschine mit zwei Biegeköpfen und zwei Biegetürmen für Durchmesser bis 12 mm

Die DH40 ist eine Drahtbiegemaschine mit zwei Biegeköpfen mit jeweils zwei Biegetürmen. Sie erlaubt die Herstellung großer, komplexer Teile wahlweise vom Coil oder aus Stangen. Die DH40 kann eine breite Palette von Materialien flexibel und produktiv verarbeiten: Draht bis 12 mm Durchmesser, Stangen und kleine Rohre sowie gepanzerte Heizelemente für Haushaltsgeräte.

Bei der VGP3D werden alle Parameter der Produktionsaufträge mit den Teileprogrammen gespeichert. Für ihren Betrieb und ihre Umrüstung sind keine besonderen Kenntnisse erforderlich.

Die Vielseitigkeit in der Machbarkeit der Teileproduktion wird von der freitragenden und platzsparenden Konstruktion der Biegeköpfe, den Doppelbiegetürmen und dem einziehbaren Manipulator – er ermöglicht die Produktion von Teilen mit sehr kurzen Zwischenstücken – noch erweitert. Dank der Möglichkeit, Draht mit 12 mm Durchmesser zu biegen, kann sie in der Herstellung von Einrichtungsgegenständen für den Innen- und Außenbereich unter anderem wie Stühlen, Tischen, Hockern, Kleiderbügeln oder Halterungen eingesetzt werden.
https://www.youtube.com/watch?v=CkoUTb7-7Gk

Für die einfache und produktive Gestaltung mit Draht

Die E-Flex ist eine vollelektrische Doppelkopf-Drahtbiegemaschine für Metalldraht bis 10 mm Durchmesser. Mit ihrem platzsparenden Biegekopf mit planetarischer Bewegung um den Draht und ihrem doppelten Turm führt sie eine breite Palette unterschiedlicher Biegetechniken aus. So bietet die E-Flex völlige Freiheit in der Produktion von Objekten jeglicher Art vom Coil – und das extrem schnell und wiederholbar.

In VGP3D werden alle Parameter der Produktionsaufträge mit den Teileprogrammen gespeichert. Für ihren Betrieb und ihre Umrüstung sind keine besonderen Kenntnisse erforderlich. Ihre vollelektrische Technik, ihre hochwertigen Komponenten, die Möglichkeit, das System mit Werkzeugen mit Rillen auszustatten, spezielle Werkzeuge für Teile mit hohem Anspruch an ihre optische Qualität und ein Schneidesystem, das ebenfalls von einer speziellen elektrischen Achse gesteuert wird, um die beste Schnittqualität und eine längere Lebensdauer der Werkzeuge zu gewährleisten
https://www.youtube.com/watch?v=bbf1GXEcsF4

Software-Lösungen und Services auf beiden Messeständen

Eine vollständige Software-Suite für die Steuerung des gesamten Prozesses Parallel zu ihren Laserschneidesystemen bietet die BLM Group eine Reihe nativer SoftwareLösungen an, mit denen Kunden die Leistungsfähigkeit ihrer Maschinen optimal ausschöpfen können. Sie bieten umfassende Funktionen für die Programmierung sowohl an der Maschine als auch im Büro.

Artube ist die CAD-CAM-Software für die Programmierung der Rohrlaser. Sie ermöglicht es den Bedienern, einzelne Teile oder komplexe Baugruppen aus Rohren mit beliebigen Querschnitten zu zeichnen, zu bearbeiten und zu entwerfen. Artube ist die vollständigste CAD-CAM-Software der BLM Group, dynamisch und anpassungsfähig an individuelle Anforderungen von Kunden.
VGP3D ist die dreidimensionale grafische Programmier-Software für die Rohrbiegemaschinen und die Drahtbiegemaschinen. Die leicht bedienbare und leistungsstarke VGP3D-Software ist auch als Office-Version erhältlich. Mit ihr können Kunden mit wenigen Klicks jede beliebige Form oder Geometrie aus Rohren erstellen.

Protube ist das MES (Manufacturing Execution System) der BLM Group – eine einzige Schnittstelle für die einfache und transparente Verwaltung der Teileprogramme für die wichtigsten Maschinen der BLM Group. Mit Protube lassen sich technisch genaue Arbeitsaufträge im Büro vorbereiten, die Produktion effizient planen, Produktionsaufträge an Werke senden, die in den Prozess integriert sind, und alle Vorgänge im Blick behalten.
Dank des Einsatzes von KI-Strategien und der Integration mit ERP-Systemen von Kunden ist Protube der Schlüssel zur Entwicklung intelligenter Industrie 4.0-Anwendungen.
https://www.youtube.com/watch?v=2Swu_7MjeOA&t=66s

BLM Group

Die BLM Group ist ein global agierender Partner für den gesamten Prozess der Rohrbearbeitung mit einer weltweit sehr breiten Installationsbasis mit tausenden Anwendungen:
• BLM SPA, Cantù (CO), ist auf CNC-Rohrbiegemaschinen, Umformmaschinen, Messsysteme sowie zugehörige Peripherie- und Automatisierungslösungen spezialisiert.
• Adige SPA, Levico Terme (TN), produziert Laserschneidsysteme und Sägemaschinen für Rohre, Vollmaterial und Profile. Entgratmaschinen, Messsysteme, Waschmaschinen und Sammelbehälter runden das Portfolio ab.
• Adige-Sys SPA, Levico Terme (TN), produziert Kombimaschinen für das Laserschneiden von Rohren und Blechen, Laserschneideanlagen für große Rohre sowie Maschinen zum Schneiden und Feinbearbeiten von Vollmaterial- und Rohrenden.
