Von der Isometrie bis zu digitalen Prozessketten im Pipe-Shop: Viele Rohrvorfertigungsbetriebe sind von ¬manuellen Abläufen und fragmentierten Prozessen geprägt. Dabei lassen sich Planung, Arbeitsvorbereitung, Fertigungssteuerung und Qualitätsdokumentation zu einer digitalen Prozesskette verbinden, woraus große Effizienzgewinne erwachsen können.
Rohre und Rohrleitungen sind die Lebensadern jeder industriellen Anlage – ob auf Schiffen, Bohrinseln oder in Produktionsstätten. Wenn die Struktur, das Skelett und der Rumpf die Haut bilden, dann ist das Rohrleitungssystem das Herz-Kreislauf-System: Es verteilt Medien und Energie und hält den Betrieb am Laufen.
Trotz dieser zentralen Bedeutung arbeiten viele Rohrvorfertigungsbetriebe noch immer mit stark manuellen, arbeitsintensiven Prozessen. Arbeitsabläufe sind häufig fragmentiert, digitale Transparenz fehlt und Maschinen werden isoliert ausgewählt statt als Teil eines durchgängigen Systems. Doch selbst modernste Einzelmaschinen können Ineffizienzen in Planung, Nachverfolgung und Dokumentation nicht kompensieren. Abhilfe schafft eine durchgängige, automatisierte Prozesskette, die Fertigungsstationen und Bearbeitungsfolgen algorithmisch optimiert.
Von der Planung bis zur Produktion
Als deutscher Softwareentwickler mit über 40 Jahren Erfahrung in der Rohrindustrie bietet 3R solutions eine modulare Plattform, die sämtliche Phasen der Rohrvorfertigung abdeckt – von der Planung über die Steuerung bis hin zur vollständigen Dokumentation. Ziel ist es, Durchlaufzeiten zu verkürzen, Materialverluste zu reduzieren und vollständige Prozesstransparenz zu schaffen.
Der Prozess beginnt mit der Erstellung von Isometrien. Konstruktionsdaten aus 3D-Systemen können importiert oder Zeichnungen manuell erzeugt werden. Auf Basis definierter Regeln werden diese automatisch in einzelne Spools aufgeteilt. Die Software generiert unmittelbar Arbeitsblätter, Stücklisten und Fertigungsunterlagen.
Über Schnittstellen zu gängigen 3D-Plattformen sowie die optionale Integration einer Biegesimulation lassen sich Konstruktionen gezielt optimieren – etwa indem Schweißnähte durch Biegungen ersetzt werden. Das reduziert nicht nur Fertigungszeit, sondern auch Kosten und potenzielle Fehlerquellen.
Intelligente Arbeitsplanung
Freigegebene Spools werden in Ramp (Resource and Activity Management for Piping) zu strukturierten Arbeitspaketen zusammengefasst. Dieses zentrale Planungstool lässt sich in ERP-Systeme und Projektzeitpläne integrieren und berücksichtigt Materialverfügbarkeit, Prioritäten sowie die tatsächlichen Kapazitäten in der Fertigung.
Ramp arbeitet mit detaillierten Informationen zu Stationen und Maschinen – einschließlich Materialeignung, Taktzeiten und Durchlaufzeiten – und ermöglicht so eine datenbasierte, realistische Routenplanung. Automatisch erzeugte Abruflisten und Routingpläne führen jedes Rohr systematisch von Station zu Station. Darüber hinaus berechnet das System die optimale Reihenfolge von Schweißnähten und Bearbeitungsschritten sowie deren Zuordnung zu geeigneten Maschinen. Technologische Abhängigkeiten werden dabei regelbasiert berücksichtigt.
Papierbasierte Arbeitsblätter werden durch digitale Stationsschnittstellen ersetzt. Bediener sehen jederzeit, welche Arbeitsschritte auszuführen sind, und Rückmeldungen fließen in Echtzeit ins System zurück. Das schafft vollständige Rückverfolgbarkeit über den gesamten Fertigungsprozess hinweg.
© 3r Solutions
Vollautomatisierung mit APSC

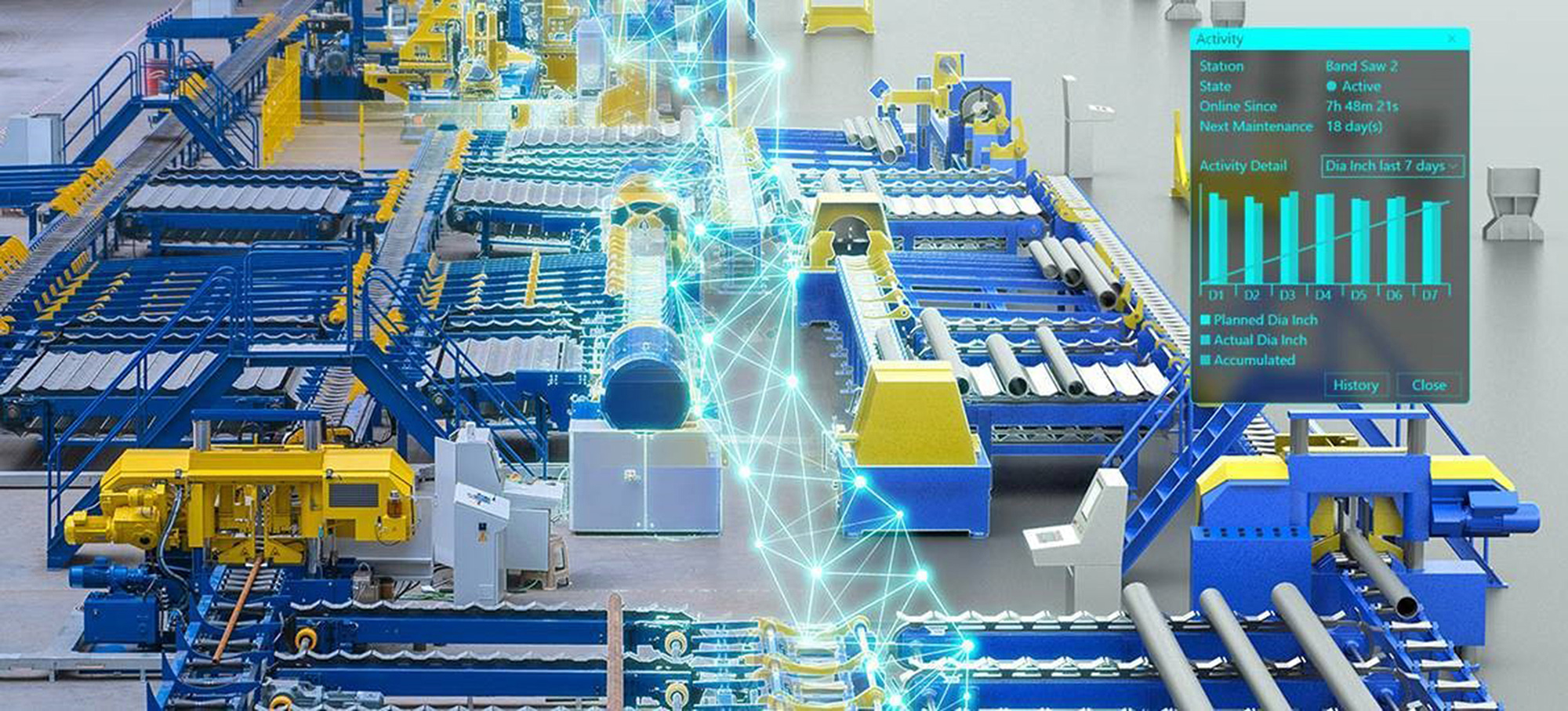

Für hochautomatisierte Rohrwerkstätten bietet 3R solutions APSC (Automated Pipe-Shop Control). Diese Steuerungsebene verbindet die in Ramp geplanten Arbeitspakete direkt mit den physischen Handhabungs- und Transportsystemen der Werkstatt.
Abläufe wie Förderbewegungen, Übergaben oder Rohrtrennungen werden automatisch ausgelöst – ohne manuelle Eingriffe oder Bedienereingaben. Das Ergebnis ist eine durchgängig koordinierte, weitgehend bedienerlose Fertigungsumgebung mit maximaler Prozesssicherheit.
Durchgängige Rückverfolgbarkeit
Jointcheck schließt den digitalen Prozess, indem jede einzelne Schweißverbindung dokumentiert wird. Erfasst werden unter anderem Chargen- und Zeugnisnummern, Personal-IDs von Monteuren, Schweißern und Prüfern sowie alle relevanten Inspektionsergebnisse. Die Zuordnung von Spools zu Prüfungen kann automatisiert erfolgen – etwa projektabhängig, leistungsbasiert oder über statistische Stichproben für NDT. So werden Qualitätsanforderungen und regulatorische Vorgaben zuverlässig erfüllt.
Abschluss- und Fortschrittsberichte lassen sich sowohl für interne Zwecke als auch für externe Partner wie Klassifikationsgesellschaften oder Endkunden erstellen. Über schreibgeschützte Zugänge können berechtigte Stakeholder den Projektstatus sogar in Echtzeit verfolgen.
Messbare Vorteile in der Praxis
Anwender der 3R-Software – insbesondere in Kombination mit von 3R geplanten Rohrwerkstätten – berichten von signifikanten Verbesserungen: kürzere Durchlaufzeiten, weniger Schweißfehler, geringerer Nacharbeitsaufwand und reibungslosere Abnahmen. Besonders deutlich sind die Einsparungen nicht nur in der Fertigung selbst, sondern auch in Planung, Koordination und Dokumentation. So haben Kunden von 3R die Zeit für Arbeitsvorbereitung und Planung durch den Einsatz der Software um bis zu 50% reduziert, und auch in der Fertigung signifikante Einsparungen erreicht.
Die Rohrvorfertigung steht vor einem grundlegenden Wandel: Während bislang häufig einzelne Maschinen oder Fertigungsinseln im Mittelpunkt standen, rückt zunehmend die durchgängige Organisation des gesamten Prozessflusses in den Fokus. Digitale Plattformen, die Konstruktion, Arbeitsplanung, Fertigungssteuerung und Qualitätsdokumentation miteinander verknüpfen, ermöglichen eine neue Form der Transparenz und Steuerbarkeit im Pipe-Shop.
Der entscheidende Vorteil liegt dabei weniger in der Automatisierung einzelner Arbeitsschritte als in der systematischen Optimierung der gesamten Prozesskette. Wenn Isometrien automatisch in Spools überführt, Arbeitspakete realistisch geplant, Maschinenkapazitäten berücksichtigt und Bearbeitungsfolgen algorithmisch optimiert werden, lassen sich Durchlaufzeiten deutlich verkürzen und Fehlerquellen reduzieren. Gleichzeitig entsteht eine lückenlose Rückverfolgbarkeit aller Fertigungs- und Prüfprozesse, die sowohl für interne Qualitätsanforderungen als auch für externe Abnahmen zunehmend an Bedeutung gewinnt.
Praxisberichte zeigen, dass sich die größten Effekte nicht allein in der Fertigung selbst einstellen, sondern vor allem in den vorgelagerten Planungs- und Koordinationsprozessen. Wird die Arbeitsvorbereitung konsequent digital unterstützt und mit der Werkstattsteuerung verknüpft, lassen sich erhebliche Zeit- und Effizienzgewinne realisieren. Digitale Prozessketten werden damit zu einem zentralen Baustein für wirtschaftliche, transparente und zukunftsfähige Rohrfertigungsstrukturen.
3r Solutions auf der Tube 2026: Halle 5 A12
