Prozesseffizienz ist ein wichtiges Thema für LVD. Beispiele sind die Faserlaserschneidanlage Phoenix FL 3015 mit 20-kW-Laserquelle, die Roboter-Biegezelle Ulti-Form und die Software-Suite Cadman v8.7, die für die „Smart Factory“ entwickelt wurde.
Die leistungsstarke Phoenix FL 3015 mit 20 kW bietet eine hohe Produktivität und bearbeitet effizient eine breite Palette von Eisen- und Nichteisenmetallen und Blechdicken bis 40 mm.
© LVD
Laserschneiden 2,5 mal so schnell wie die 10-kW-Anlage
Die Maschine schneidet 2,5 mal so schnell wie der 10-kW-Faserlaser und sticht schneller ein. Sie bearbeitet dicke Materialien viel schneller als die meisten Plasmaschneidsysteme, mit geraderen Schnittfugen und der Möglichkeit, Löcher in halber Blechdicke zu schneiden. Das alles mit der Bearbeitungseffizienz und -genauigkeit des Faserlaserschneidens.
Die Beschleunigung und die Genauigkeit werden durch den starren, geschweißten Stahlrahmen unterstützt. Die Integration von Steuerung und Antrieb gewährleistet eine exakte Reproduktion der programmierten Konturen bei hohen Bearbeitungsgeschwindigkeiten.
Die 19”-Touch-L-Steuerung ist bedienerfreundlich: Bediener aller Erfahrungsebenen können problemlos mit der Phoenix interagieren.
Phoenix FL bietet Optionen zur Leistungssteigerung, darunter einen automatischen Düsenwechsler mit 17 Stationen, die Programmiersoftware Cadman-L und modulare Movit-Automatisierung vom Kompaktturm bis hin zu kompletten Turm- und Lagersystemen (TAS und WAS). Die 20-kW-Faserlaserquelle ist für die Modelle Phoenix FL-3015, 4020 und 6020 erhältlich.
Biegezelle benötigt kein Roboter-Teaching
Die neue Ulti-Form Roboter-Biegezelle hält die Biegeproduktivität auf hohem Niveau und verarbeitet sowohl kleine als große Chargen effizient. Ulti-Form bietet einen schnellen „Art to Part“-Prozess dank der leistungsstarken Software von LVD, es ist kein „Teaching“ des Roboters erforderlich.
Cadman-B ermittelt automatisch das optimale Biegeprogramm und importiert alle Biegedaten in das Software-Modul des Roboters Cadman-SIM. SIM berechnet automatisch die Greiferpositionen und den schnellsten kollisionsfreien Roboterpfad und führt dann die Informationen zurück zu B, so dass der Bediener mit nur einem Programm arbeiten muss.
Der automatisch anpassbare Greifer unterstützt eine Reihe von Bauteilgeometrien und passt sich automatisch an die Werkstückgröße an. Die intelligente Bauart erspart Investitionen in verschiedene Greifer und Greiferwechselzeit.
Ulti-Form verfügt über eine 135-Tonnen-Abkantpresse mit automatisiertem Werkzeugwechsel und integriertem Werkzeuglager sowie einem Industrieroboter. Die Biegezelle verarbeitet Teile von 50 x 100 mm bis 1200 x 800 mm mit einem Gewicht von bis zu 25 kg. Ausgestattet mit dem adaptiven Biegesystem Easy-Form Laser von LVD, bietet Ulti-Form Automatisierung mit einer Qualitätsgarantie und sorgt durchweg für präzise Biegeergebnisse.
© LVD
Software verbessert den Prozessablauf

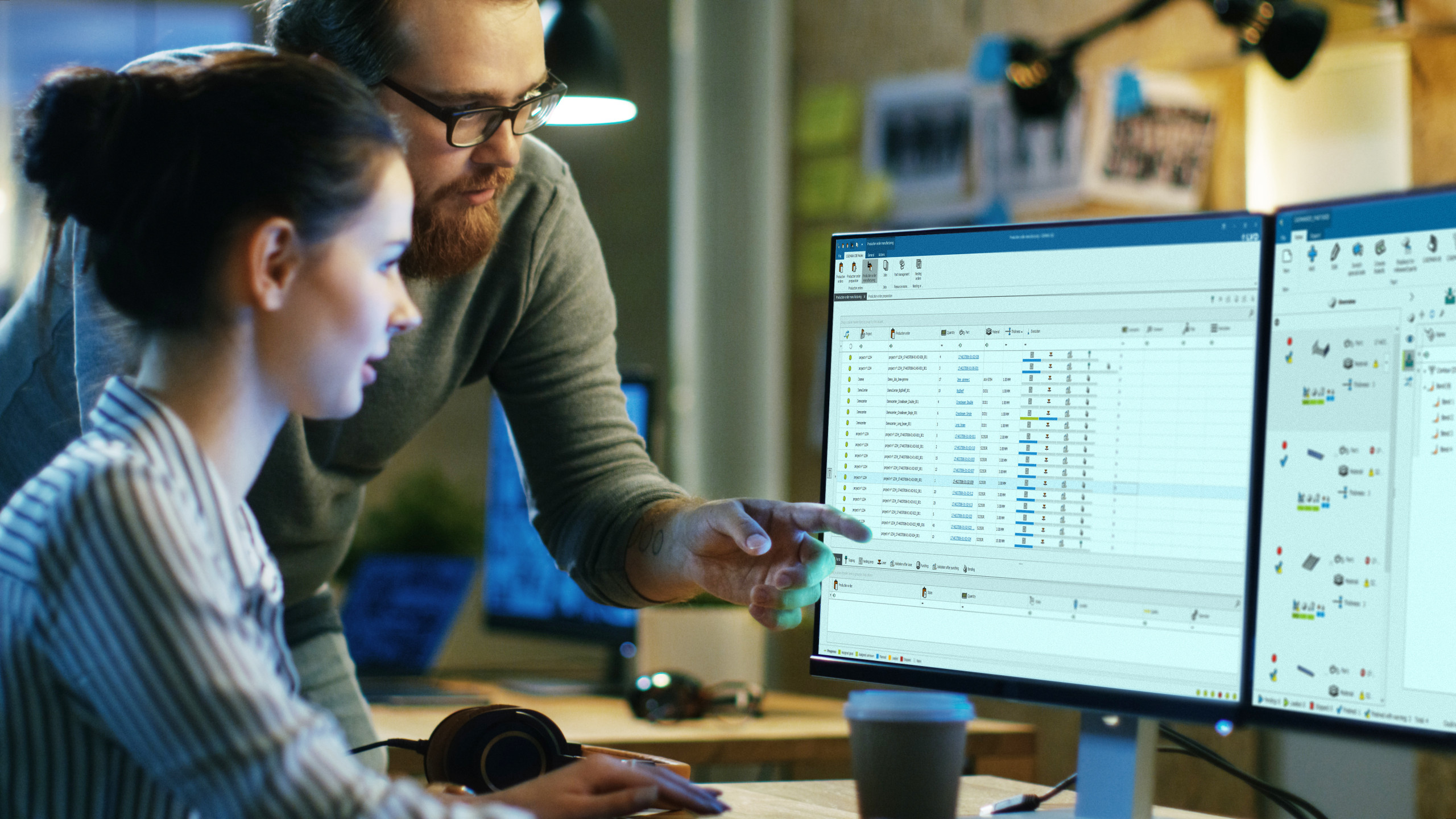

Die überarbeitete Cadman-Software v8.7 bietet mehrere Schlüsselfunktionen sowie Aktualisierungen für Cadman-Job (Herstellungs- und Ausführungssystem), Cadman-SDI (intelligentes Zeichnungsimportieren), Cadman-P (Stanzen) und Cadman-L (Laserschneiden).
Cadman v8.7 ist in der Lage, Fremdoperationen wie Gewindeschneiden, Entgraten und Schleifen zu integrieren, so dass Cadman einen Auftrag vom Rohmaterial bis zum fertigen Teil steuern, überwachen und protokollieren kann. Fremdoperationen sind nun im Cadman-Job Übersichtsbildschirm sichtbar und können im Produktionsprozess in Echtzeit verfolgt werden.
Die neueste Cadman-Software kann nun den gesamten Blechfertigungsprozess verwalten, ohne ein ERP-System zu erfordern. Arbeitsaufträge können in Cadman-SDI für die Übertragung an Cadman-Job erstellt werden. Diese Funktion macht Cadman zu einer praktischen Lösung für blechverarbeitende Unternehmen jeder Größe, einschließlich Unternehmen ohne ERP-System.
Zu den Verbesserungen gehören, neben anderen neuen Aktualisierungen, auch die Möglichkeit, mit Cadman-Job einen Ausführungsplan zu erstellen und ungeplante Vorgänge während der Produktion hinzuzufügen, der Import von Dateien mittels „Drag & Drop“ und die Möglichkeit, in Cadman-P und Cadman-L Verschachtelungen zu „strecken“.
Über LVD
LVD ist ein führender Hersteller von Geräten und Anlagen zur Verarbeitung von Metallblechen, darunter Laserschneidanlagen, Stanzmaschinen, Abkantpressen, Guillotine-Scheren und Mid-Level-Automatisierungssystemen, integriert und unterstützt durch die Cadman Software-Suite. Die Industrie 4.0-fähigen Produkte und Technologie von LVD machen eine intelligente Fertigung möglich.
