Cloos – Qirox als Einstiegslösung für das automatisierte Schweißen

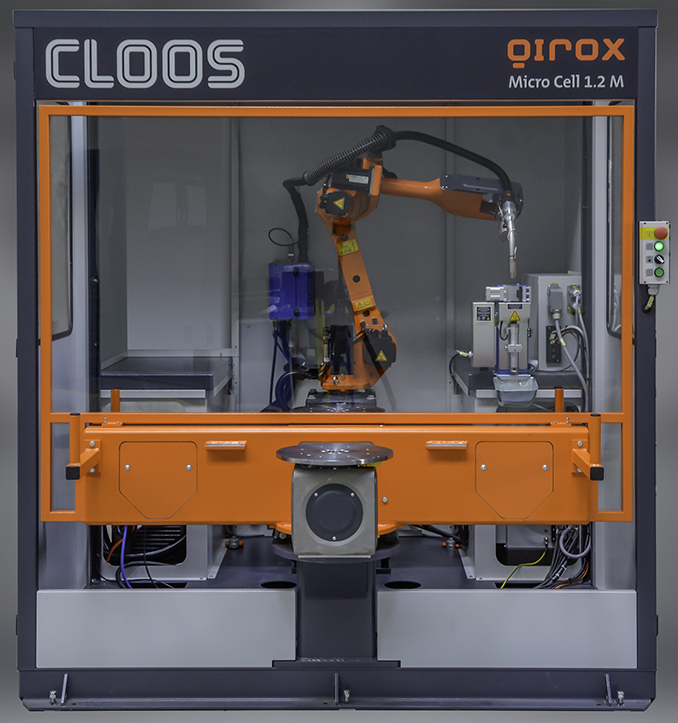

Mit den kompakten Roboterzellen lassen sich kleine Bauteile effizient automatisiert schweißen. Bild © Cloos
Mit den kompakten Roboterzellen lassen sich kleine Bauteile effizient automatisiert schweißen. Bild © Cloos

Die neuen Qirox-Mikrozellen bieten einen einfachen Einstieg in die automatisierte Schweißtechnik – bei minimalem Risiko und hohem Return on Investment. Die schlüsselfertigen „Ready to weld“-Mikrozellen benötigen wenig Platz. Sie lassen sich einfach, schnell und flexibel in jede Fertigung integrieren und gewährleisten einen schnellen Produktionsstart.

Vom Schweißroboter über die Steuerung und Stromquelle bis hin zur Sicherheitstechnik – die Anwender sollen von einer maßgeschneiderten Einheit mit perfekt aufeinander abgestimmten Komponenten aus einer Hand profitieren. Mit den vielfältigen Optionen können Anwender die Mikrozellen speziell an ihre individuellen Anforderungen anpassen. So können auch kleine Werkstücke zu wirtschaftlichen Konditionen und mit hoher Qualität automatisiert geschweißt werden.

Die Qirox-Mikrozellen sind modular aufgebaut. Der Baukasten besteht aus zwei Grundzellen, die mit Qirox-Schweißrobotern unterschiedlicher Arbeitsräume ausgestattet sind. Die Mikrozellen QR-MC-1.1S und die QR-MC-1.2S verfügen über einen Qirox-Schweißroboter QRC-210-4 mit einer 1.000 mm Reichweite. Die Mikrozellen QR-MC.1.1M und die QR-MC-1.2M haben einen QRC-290-4 mit 1.450 mm Reichweite an Bord. Für jeden dieser beiden Grundtypen stehen zwei Wendepositionierer zur Auswahl.

Der Stationswechsel erfolgt von Hand. Die Wendepositionierer der QR-MC-1.1S und QR-MC-1.1M haben  je eine Aufspannplatte pro Station. Die QR-MC-1.2S und QR-MC-1.2M besitzen einen Wendepositionierer, der pro Station mit einem frei programmierbaren Drehpositionier ausgerüstet ist.

Der Grundrahmen des Wendepositionierers ermöglicht die Montage des Drehpositionierers in drei Positionen. So ergeben sich viele Varianten, mit denen die Mikrozelle an individuelle Aufgaben angepasst werden kann. Eine spätere Umrüstung und Ergänzung ist einfach und schnell möglich.

Seit 1919 gehört die Carl Cloos Schweißtechnik GmbH zu den führenden Unternehmen der Schweißtechnik. Mit mehr als 800 Mitarbeitern weltweit werden Fertigungslösungen in der Schweiß- und Robotertechnik für Branchen wie Baumaschinen, Schienenfahrzeuge, Energie-, Automobil- und Agrarindustrie realisiert. Die modernen Cloos-Schweißstromquellen Qineo gibt es für eine Vielzahl an Schweißverfahren. Mit den Qirox-Robotern, Positionierern und Vorrichtungen entwickelt und fertigt Cloos kundenspezifische, automatisierte Schweißanlagen. Dabei liegt die besondere Stärke von Cloos in der breit angelegten Kompetenz. Denn – angefangen von der Schweißtechnik über die Robotermechanik und -steuerung bis hin zu Positionierern, Software und Sensorik – bei Cloos kommt alles aus einer Hand.
