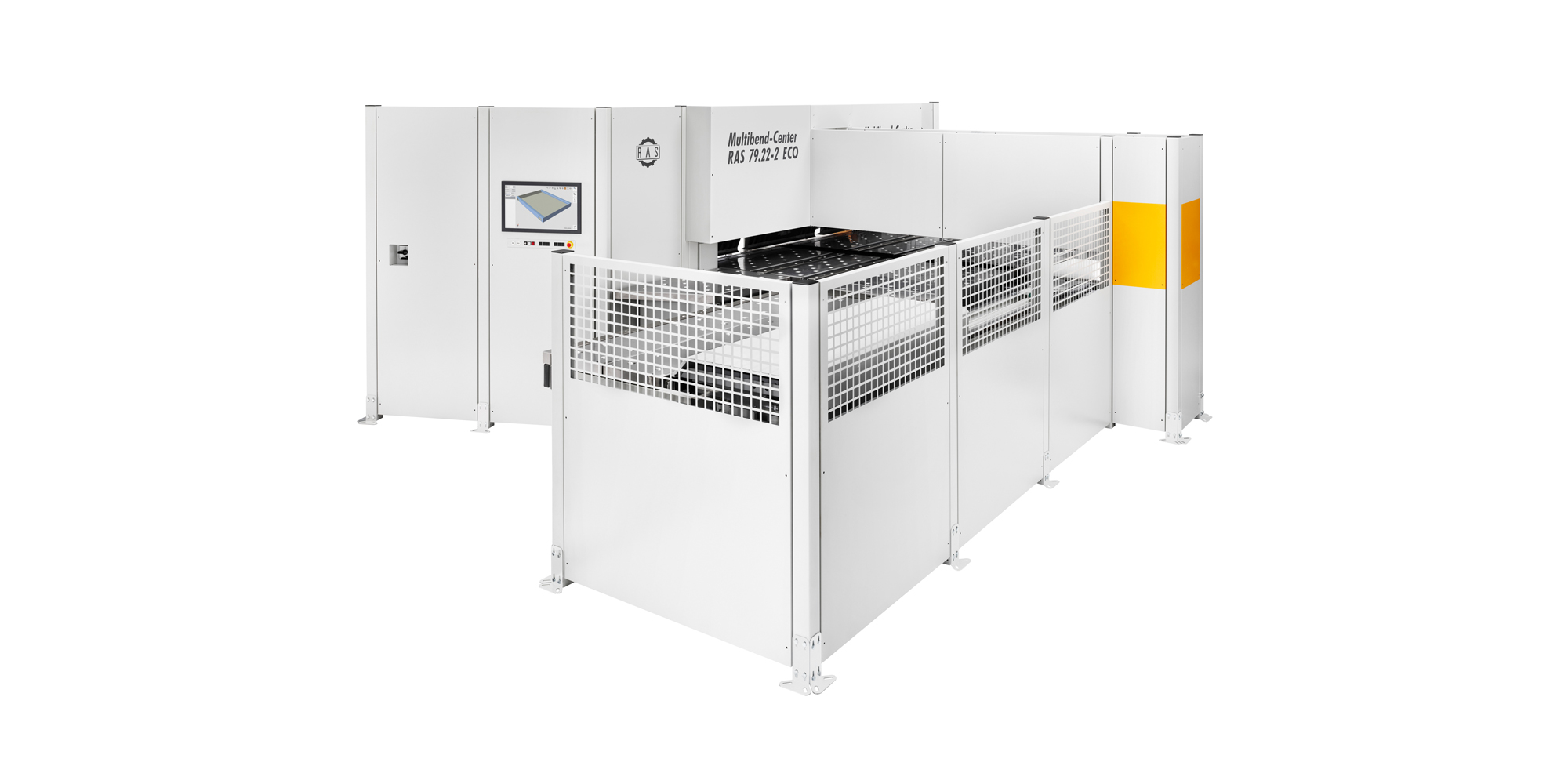

Das Biegecenter Multibend-Center Eco von RAS ist eine kostengünstige Einsteigerlösung ins automatische Biegen von Paneelen und Boxen. Gleichzeitig bietet die Maschine den gesamte Funktionsumfang eines High-End-Biegezentrums. Die kompakte und platzsparende Eco-Ausführung ist in zwei Arbeitslängen verfügbar: 2160 mm, 2560 mm und 3060 mm.
Das Multibend-Center Eco startet mit einer manuellen Beladestation. Dort legt der Bediener die gestanzten oder gelaserten Platinen auf. Spannzangen halten die Zuschnitte an der Frontseite in Position, während der Magic-Eye-Platinenscanner die Platine automatisch vermisst. Die Messwerte dienen dazu, eine schräg aufgelegte Platine bis zur Biegelinie auf Position zu bringen. Durch den Konstruktionsaufbau des Hauptmanipulators kann das Vermessen der Folgeplatine bereits stattfinden, während die Biegezelle noch am aktuellen Biegeteil arbeitet. Das vorweg genommene Ausrichten verkürzt die Zykluszeiten und beschleunigt die Abläufe.
Nachdem der Hauptmanipulator die Platine übernommen hat, positioniert er sie mit hundertstel-Millimeter-Genauigkeit auf der Biegelinie und dreht sie mit tausendstel-Grad-Genauigkeit auf Position. Präzision, die sich in hochgenauen Biegeteilen und extremer Wiederholgenauigkeit widerspiegelt.
Auf der Biegelinie angekommen, spannen Ober- und Unterwange das Werkstück und die Biegewange biegt es nach oben oder unten auf jeden gewünschten Winkel. Der patentierte Biegeablauf führt zu einer kratzfreien Umformung auch empfindlicher Materialien und eliminiert den Werkzeugverschleiß. Umschlägen, Radien und Sonder-Biegeformen sind ohne Sonderwerkzeuge machbar.
Kompletter Werkzeugsatz im Lieferumfang
Stichwort Werkzeuge: Das Ausstattungspaket umfasst einen kompletten Satz an Werkzeugen für die Oberwange, Biegewange und Unterwange. Enthalten ist auch ein Satz Drehfuß-Eckstücke zum Ein- und Ausdrehen in bereits gebogene seitliche Schenkel. Ein Werkzeugwechsler setzt die Segmente der Oberwangenwerkzeuge automatisch auf Position.
Der Werkzeugwechsler kann Werkzeuge entweder symmetrisch oder asymmetrische zur Maschinenmitte aufbauen, was bei außermittig gespannten (zum Beispiel aufgrund eines Fensterausschnitts) oder schrägwinkligen Biegeteilen notwendig ist. Ein Doppelbandauslauf fördert die fertigen Biegeteile zurück zum Bediener.
Die ECO-Ausführung lässt sich auch der revolutionären Ein-Klick-Programmierung der Biegeteile ergänzen. Der Programmierer zieht die vorhandene Step-Datei des Biegeprofils per Drag-and-Drop in die Bendex-Software. Mit einem einzigen Mausklick wird das Biegeteil programmiert.
Findet die Software Alternativ-Biegemöglichkeiten, bewertet sie automatisch die Varianten und schlägt mit einer 5-Sterne-Rangfolge die beste Biegestrategie vor. Möchte der Bediener die Biegefolge vorab prüfen, kann er dies anhand einer 3-D-Simulation gerne tun. Man kann jedoch auch noch einen Schritt weiter gehen und die Software dem Konstrukteur der Bauteile zur Verfügung stellen, so dass dieser schon vorab prüfen kann, ob sich seine Ideen auf der Maschine umsetzen lassen.
Einschließlich Online-Support im ersten Jahr
Technische Unterstützung ist ein wichtiges Merkmal besonders in der Anfangsphase. Das Ausstattungspaket schließt daher den kostenlosen Online-Support bei Service- und Anwendungsfragen im ersten Jahr mit ein. Um auch von zukünftigen Weiterentwicklungen der Software profitieren zu können, kann ein Software-Update-Paket der Bendex Office-Software erworben werden.
