Schwenkbiegen mit Plus-Effekt

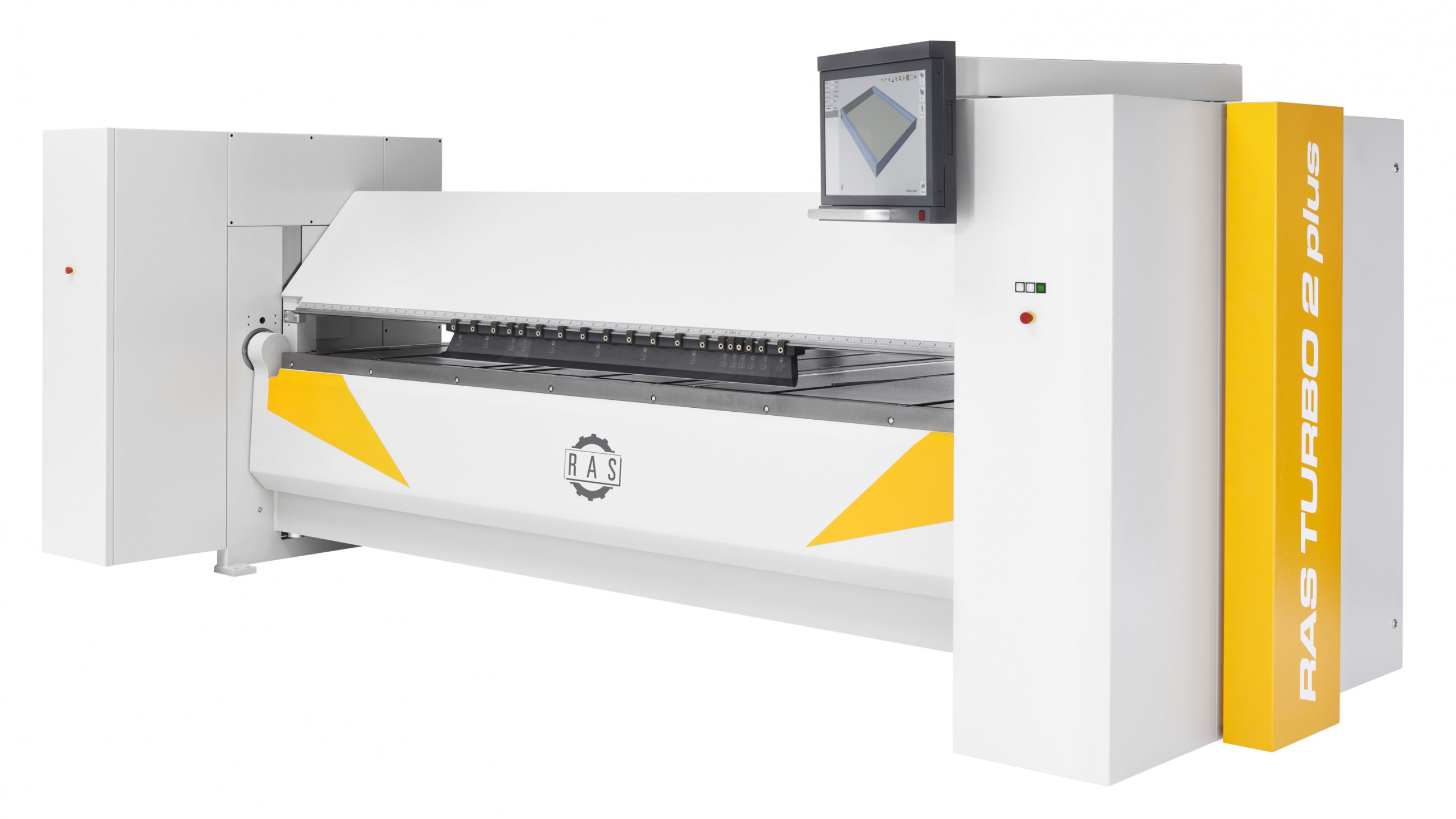

RAS Turbo2plus © RAS Sindelfingen
RAS Turbo2plus © RAS Sindelfingen

Viele Unternehmen beklagen den Mangel an Fachkräften. Dem hat RAS mit der Integration der Bendex-Software in die Turbo2plus vorgebeugt. Die Software programmiert die Biegeteile automatisch, bewertet Alternativ-Biegestrategien und zeigt bei Bedarf am Bildschirm den späteren Biegeablauf. Wer die Biegeteile im Büro programmieren möchte, nutzt die Office-Software und kann die Programme direkt an die Maschine senden.

Die RAS-Schwenkbiegemaschine Turbo2plus ist für 3200 x 2 mm Stahlblech und auch für 2540 x 2,5 mm verfügbar. Ein 4060-mm-Modell folgt in Kürze. Neben dem Spitzwerkzeug erlaubt ein ausgeklügeltes Werkzeugsystem die Fertigung bis zu 145 mm tiefer Kassetten. Diese Werkzeuge gibt es in zwei Varianten: mit großem Freibereich vor dem Werkzeug für nach innen ragende Biegeschenkel oder mit großem Freiraum hinter dem Werkzeug für schmale und schlanke Biegeteile.

Die Werkzeugsegmente werden mit einem Schnellspannsystem in der Oberwange fixiert, wodurch sich sehr kurze Rüstzeiten ergeben. Ein großer 24″-Touch-Monitor hängt an einem Schwenkarm. Er zeigt dem Bediener, welche Werkzeugform und welche Segmente an welcher Stelle entlang der Arbeitslänge der Maschine benötigt werden.

Immer auf der sicheren Seite

Ein Sensorsystem erkennt die aktuell verwendete Werkzeughöhe und kann unterscheiden, ob die Spitzwerkzeuge oder höhere Oberwangen-Werkzeuge im Einsatz sind. Dieses System erhöht die Sicherheit für Bediener und Maschine gemäß den aktuellen Sicherheitsrichtlinien.
Sobald der Bediener ein Biegeprogramm startet, positioniert der Servo-Hinteranschlag das Werkstück auf der Biegelinie. Die besonders massiven Anschlagfinger positionieren das Blech innerhalb der Standard-Hinteranschlagtiefe von 6 bis 1550 mm. Für große Biegeteile können die Anschlagfinger im mittleren Bereich (T-Anschlag) auf bis zu 3050 mm verlängert werden.

Für kleine Teile und Profile arbeitet der Maschinenbediener auf der Biegewangenseite. Wenn er die Steuerung auf die Rückseite der Maschine schwenkt und von der Anschlagseite aus arbeitet, kann er auch große und schwere Gehäuse mühelos alleine biegen. Alle Anschlagfinger verschwinden unter der Tischebene, wenn das Biegeteil auf dem Hochhaltesystem gedreht werden muss. Das sichert ein schnelles Positionieren und wiederholgenau exakte Biegeteile.

Die tiefe Biegewange der Turbo2plus ist ein Musterbeispiel überlegener Ingenieurkunst. Schnelle Bewegungsabläufe sichern eine hohe Produktivität. Durch die automatische Biegewangen-Einstellung ist die Maschine immer auf die aktuelle Blechdicke eingestellt und erzielt exzellente Biegeergebnisse.

Die Oberwange schließt und öffnet mit beeindruckender Geschwindigkeit. Mit der programmierbaren Öffnungs- und Schließhöhe fertigt die Maschine offene und geschlossene Umschläge, die ein Biegeteil steifer und vielseitiger machen.
Die Turbo2plus Schwenkbiegemaschine ist ideal zum Biegen von Kassetten, Boxen, Paneelen und Profilen aus Dünnblech, wie sie bei Spenglern, im Luftkanalbau, in der Werbetechnik und in vielen anderen Industriesektoren vorkommen.

Bendex OpenEditor

RAS erweitert die Bendex-Steuerung auf den Schwenkbiegemaschinen Turbo2plus um den OpenEditor. Mit dieser Eingabeart können die Bediener an der Maschine jede Maschinenbewegung individuell steuern und Biegeabläufe ganz nach ihren Vorlieben programmieren.
Bisher lag der Fokus der Entwickler überwiegend auf den Grafikfunktionen der Bendex-Steuerung. Im handwerklichen Umfeld zeigte sich jedoch, dass teilweise auch recht unkonventionell gebogen wird. Manchmal wird auf offenen Umschlägen gespannt und dann mit nicht ganz geschlossener Oberwange gebogen.

In anderen Fällen haben sich Anwender an ganz bestimmte Biegeabläufe gewöhnt. Obwohl die Grafiksteuerung eine machbare und sinnvolle Biegefolge anbietet, wollen die Maschinenbediener die Profile lieber in der gewohnten Sequenz biegen.
Durch die zusätzliche OpenEditor-Programmierung sind nun beide Arbeitsweisen möglich. Die weniger geübten Anwender können am Touch-Monitor das gewünschte Profil zeichnen und die Bendex-Software programmiert den Biegeablauf automatisch.

Sind mehrere Biegefolgen möglich, bewertet Bendex die Alternativen mit einem 5-Sterne-Ranking. Die favorisierte Variante mit den meisten Sternen steht oben, gefolgt von den anderen möglichen Abläufen. Die Grafik zeigt auf Wunsch in einer 3D-Simulation den Ablauf auf der Maschine an, bevor der Bediener den Biegevorgang startet.

Die Bendex-Steuerung kann auf den Schwenkbiegemaschinen Turbo2plus um den OpenEditor erweitert werden. © RAS Sindelfingen
Die Bendex-Steuerung kann auf den Schwenkbiegemaschinen Turbo2plus um den OpenEditor erweitert werden.
© RAS Sindelfingen

Die Programme lassen sich speichern und später wieder aufrufen, wenn etwa ein laufender Auftrag durch einen Schnellschuss unterbrochen werden muss oder ein Profil nachgefertigt werden soll, das auf der Baustelle beschädigt wurde.

In der OpenEditor Programmierung übernimmt der Bediener vollständig das Ruder und legt durch seine Eingaben die Reihenfolge der Biegungen fest. Damit können Spezialisten exakt die für sie vertrauten Abläufe programmieren. Auf einem 24″-Touch-Monitor mit großen Eingabefeldern können auch mit Steuerungen weniger vertraute Mitarbeiter ihre Eintragungen treffsicher platzieren. In jeder Zeile kann man wählen, ob man eine normale Biegung durchführen möchte, ein Umschlag zugedrückt werden soll oder ein Radius aus vielen Einzelsteps entstehen soll. Wenn gewünscht, kann man im Programm Anzeigefunktionen wie Drehen und Wenden der Biegeteile verankern, dabei die Anschlagfinger absenken und ähnliche Programmfunktionen nutzen.

Auch beim OpenEditor muss der Anwender nicht auf hilfreiche Funktionen verzichten. So sind etwa Materialtabellen verfügbar, die abhängig von der gewählten Materialart, Biegelänge und Blechdicke die eingegebenen Winkel um die Rückfederung des Materials korrigieren. Auch die verwendeten Werkzeuge lassen sich für die automatische Höhenerkennung auswählen. Diese Sicherheitsfunktion schützt die Maschine, wenn an der Maschine unterschiedliche Werkzeughöhen zum Einsatz kommen. Anhand der Blechdicke und der verwendeten Werkzeuge errechnet die Software auch die Einstellhöhe der Biegewange.

Im Programmablauf stellt die Turbo2plus die Biegewange dann automatisch auf diese Position ein. Auch das Speichern von Programmen ist möglich. Gespeicherte Programme sind in der Fußleiste zu sehen, so dass man schnell von einem Programm zum nächsten springen kann.

Mit dem OpenEditor erweitert RAS die Art der Programmierung einer Turbo2plus Schwenkbiegemaschine. Wie heißt es doch so schön: Viele Wege führen zum Ziel.
