Den Blechstreifen richtig zu führen und zu positionieren, ist in der Stanztechnik zentral für die Prozesssicherheit. Oft werden dafür jedoch selbst entwickelte Systeme eingesetzt – was Nachteile hat.
Die selbst gebauten Anwendungen erhöhen oft den Konstruktionsaufwand, die Durchlaufzeiten und die Kosten. Der Normalienhersteller Meusburger bietet deshalb ein Sortiment standardisierter Aktivelemente, das Anwendern eine durchgängige und effiziente Prozessgestaltung ermöglicht.
Durch standardisierte Komponenten lassen sich Streifen ohne individuelle Anpassungen führen und positionieren. Nach Unternehmensangaben vereinfacht dies sowohl die Konstruktion als auch Wartungs- und Austauscharbeiten im laufenden Betrieb. Das Sortiment umfasst Aktivelemente für unterschiedliche Anforderungen in der Stanztechnik. Die Komponenten können in bestehende Konstruktionen integriert werden und sind kurzfristig verfügbar.
Neue Führungsbuchse mit Außengewinde
Neu im Programm ist die Führungsbuchse mit Außengewinde und Bund E 5708. Sie ermöglicht die Montage und Demontage runder Aktivelemente mit Bund von der Bearbeitungsebene aus. Die Verschraubung erfolgt über einen Außensechskant und benötigt nur wenig Bauraum. Das Feingewinde ist auf die Einbaudurchmesser der Federn abgestimmt und soll die Bearbeitung der Werkzeugplatten vereinfachen. Aufgrund des Passdurchmessers und der präzisen Bundauflage eignet sich die Führungsbuchse auch für Anwendungen mit hohen Anforderungen an die Positioniergenauigkeit, beispielsweise in Verbindung mit Sucherstiften.

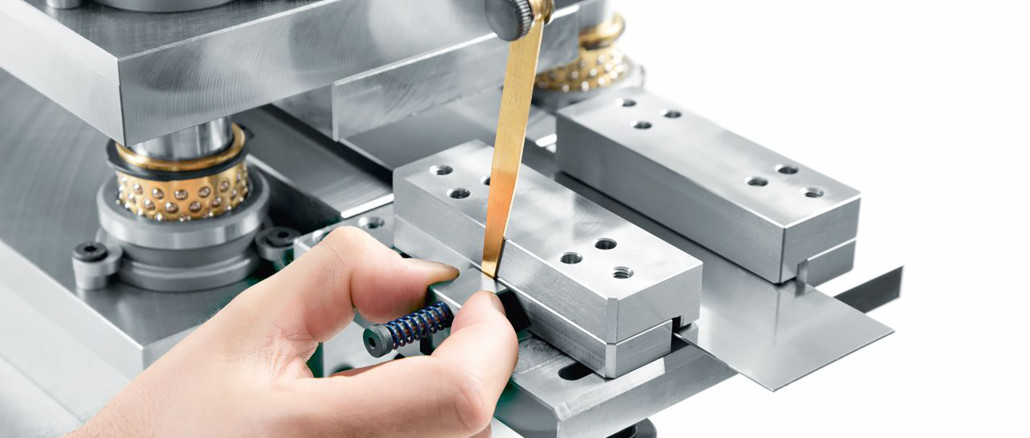

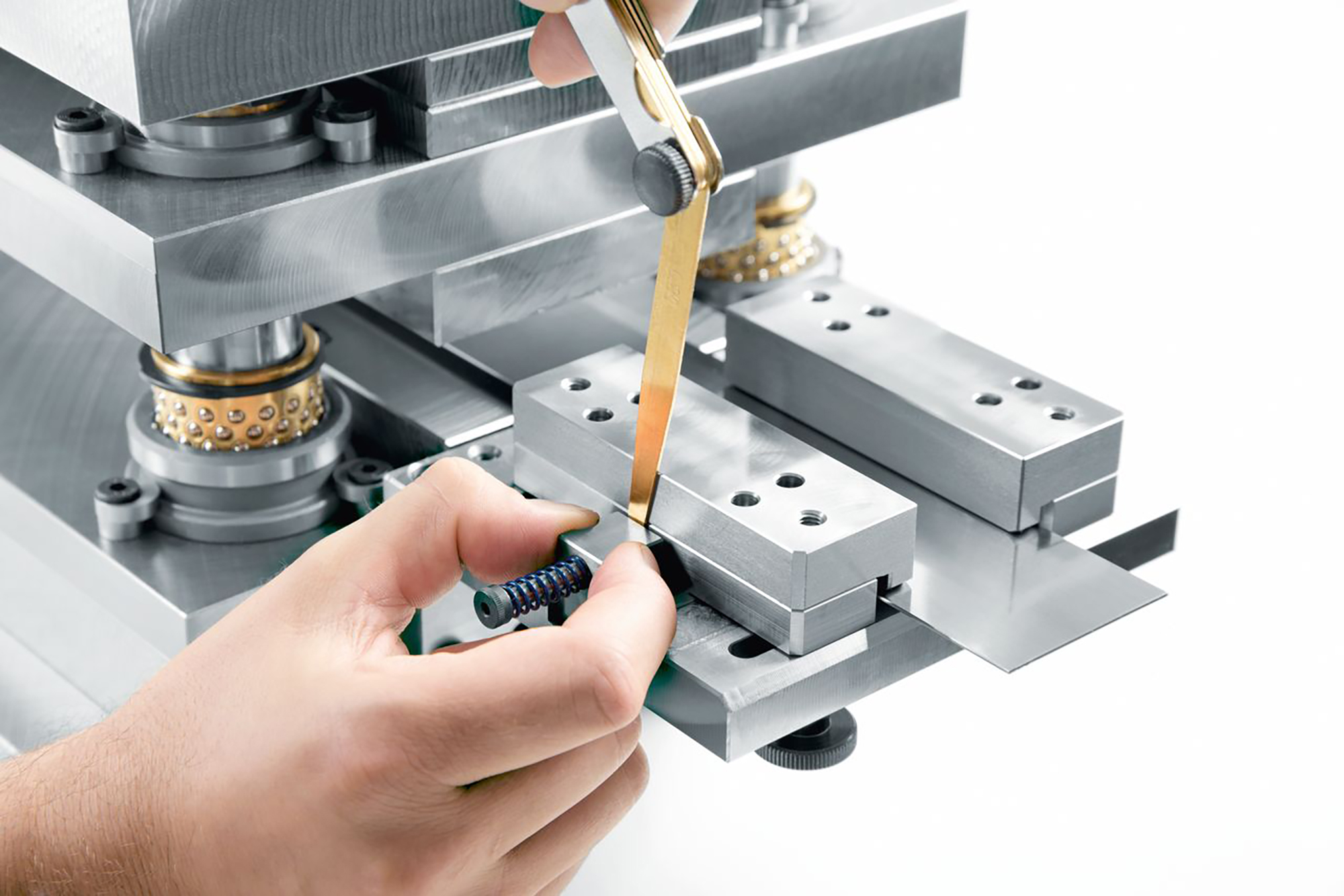

Zum Sortiment gehört außerdem ein verstellbarer Streifeneinlauf, der unterschiedliche Blechbreiten ohne konstruktive Änderungen aufnehmen kann. Die Führung erfolgt über stufenlos verstellbare Nadellager. Bei der Ausführung E 5620 gleicht ein einseitig gefedertes Lager Breitentoleranzen automatisch aus. Die Federkraft lässt sich an verschiedene Werkstoffe und Materialstärken anpassen. Nach Angaben des Herstellers kann ein Streifeneinlauf für mehrere Werkzeuge verwendet werden und damit den Bedarf an zusätzlichen Komponenten reduzieren.
Streifenanschlag vereinfacht das Rüsten
Mit dem Streifenanschlag E 5625 bietet Meusburger eine weitere Komponente für das Positionieren neuer Blechstreifen beim Einschieben und Anstanzen. Die gefederte Auslösefunktion sorgt dafür, dass sich der Anschlag nach dem ersten Hub selbsttätig zurückstellt. Dadurch sollen sich Rüstvorgänge vereinfachen und Rüstzeiten verkürzen. Für diese Entwicklung erhielt das Unternehmen auf der Messe Blechexpo im vergangenen Jahr den „best Award“ in Silber.
Standardisierte Komponenten können den Aufwand für Konstruktion, Fertigung und Lagerhaltung verringern. Für die Bauteile stehen CAD-Daten zur Verfügung, die Anwender in ihre Werkzeugkonstruktion übernehmen können. Da die Komponenten aufeinander abgestimmt und kurzfristig lieferbar sind, lassen sich Projekte nach Angaben des Herstellers mit geringerem Planungsaufwand umsetzen.
Web:
www.meusburger.com
